一、可穿戴不仅能做 SiP，更是 SiP 最适配的 “本命场景”

我们手里的 AirPods、苹果手表、健康手环、体温贴片，之所以机身愈发轻薄、续航不降反升、狭小壳体内塞下心率、血氧、蓝牙、定位一堆功能，背后最大功臣就是SiP 系统级先进封装。传统做法是把主控、存储、射频、电源管理、传感器一颗颗焊在主板上，如同零散家具平铺在房间地面，浪费大量平面空间；SiP 相当于把所有家电统一装进一个定制收纳柜，二维平铺、三维堆叠随意组合，整块电路体积直接压缩至原来 30% 左右。SoC 单芯片追求所有电路用同一制程制作，流片成本天价、迭代极慢；SiP 兼容不同工艺芯片混搭，高精度传感器、射频芯片、MCU 不用强行统一工艺，研发成本砍半，是消费级穿戴产品性价比最高的微型化方案。目前高端 TWS 耳机、智能手表 SiP 渗透率早已突破 60%，旗舰穿戴基本全员标配 SiP 封装。

二、拆解 SiP 适配可穿戴的三大硬核优势

1. 空间折叠：寸土寸金的机身榨干每一丝体积

穿戴设备内部空间极端苛刻：耳机柄直径几毫米、手表表体厚度严控 10mm 以内、医用贴片厚度不能影响佩戴舒适度。SiP 把裸芯片、电阻电容、滤波器全部密封在单一封装体内，内部完成芯片互联，对外只留下少量焊盘对接主板。Apple Watch 依靠 InFO 扇出 SiP，二十余颗芯片、上千个元器件封装厚度仅 1mm，硬生生腾出更多空间安放大容量电池，解决穿戴最头疼的续航短板。

2. 降噪省电：内部走线更短，功耗与干扰双双降级

芯片之间的线路全部在封装内部完成走线，线路长度大幅缩短，信号损耗变小、射频杂讯干扰大幅减少。蓝牙耳机的降噪算法、手表的心电图微弱生物信号采集，最怕电磁干扰，SiP 密闭封装自带天然屏蔽属性，出厂前就固化射频匹配电路，量产一致性远优于人工 PCB 布线调试，蓝牙接收灵敏度波动被控制在极小范围。同时走线阻抗更低，静态待机功耗最低可降至微安级别，纽扣电池也能支撑数月待机。

3. 开发提速：异构集成灵活，新品迭代快人一步

健康算法升级、蓝牙版本更新、传感器换代，无需重新设计整片 SoC 晶圆，只需要更换 SiP 内部对应裸片即可。不管是低功耗 MCU、毫米波雷达传感器、UWB 超宽带芯片，都能打包进同一个 SiP 模组，中小穿戴厂商不用承担高昂流片费用，依靠标准化 SiP 方案快速落地新品。

三、智能可穿戴 SiP 先进封装完整落地步骤

整套流程可以类比建造一栋多层迷你写字楼，裸芯片是入驻企业，封装基板是地基，塑封料是建筑外墙，微凸点、RDL 布线就是楼层之间的连通管道，分为 5 大核心步骤。

第一步：器件选型与 SiP 架构规划

根据产品定位选择 SiP 结构，穿戴分为三类主流架构：

1. 2D 平面 SiP（入门手环、普通蓝牙耳机）

   ：所有芯片平铺在基板单面 / 双面，工艺最简单、成本最低，适合低功耗、功能简单的穿戴产品，采用引线键合即可完成互联；

2. 2.5D 扇出 FO-SiP（旗舰手表、降噪耳机）

   ：使用 RDL 重布线层拓展引脚范围，倒装芯片搭配铜柱凸点互联，苹果 S9 手表芯片就是 InFO 集成扇出 SiP，平衡体积、散热、成本，是穿戴最主流的先进方案；

3. 3D 堆叠 SiP（AR 眼镜、医疗级监测穿戴）

   ：芯片上下垂直堆叠，依靠微凸点、TSV 硅通孔垂直导通，体积压缩最强，但工艺难度、散热压力最大，多用于高性能穿戴设备。同时筛选KGD 合格裸片，必须提前检测芯片好坏，坏片一旦封入模组，整块 SiP 直接报废，是量产良率的第一道关卡。

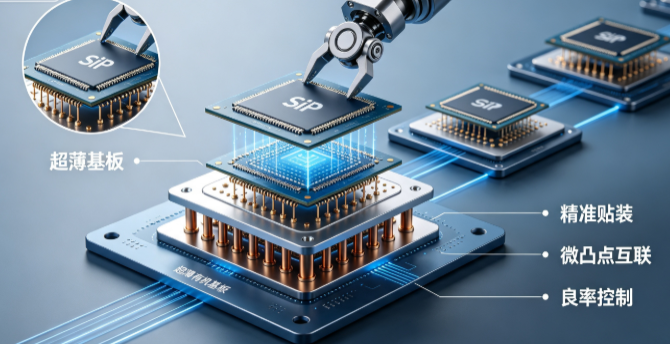

第二步：基板制作与裸片贴装

穿戴专用 SiP 基板选用超薄、低热膨胀系数的有机基板，层数一般 2~6 层，线宽线距做到微米级精度。使用高精度固晶机，把 MCU、Flash、PMIC 电源芯片、射频裸片精准贴装在基板预设位置：低端用引线键合金线绑定，中高端穿戴统一使用倒装芯片 + 微米级铜凸点对接，接触面积更小、导电效率更高。无源元件（电容、电感、滤波器件）同步贴装在基板空余区域，最大化利用封装内部空间。

第三步：内部互连布线

2D 结构依靠金线完成芯片与基板导通；FO 扇出 SiP 制作多层 RDL 重布线层，把芯片细密焊盘重新排布到封装外围焊球；3D 堆叠芯片依靠 20~50μm 尺寸的微型凸点面对面贴合互联，TSV 通孔打通上下晶圆垂直电路。这个环节严控线路间距，防止高频蓝牙、WiFi 信号出现串扰短路。

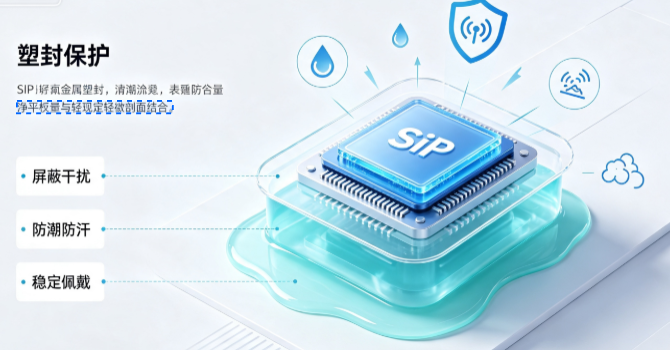

第四步：塑封封装 + 屏蔽处理

使用液态环氧树脂整体塑封包裹所有芯片与线路，隔绝水汽、汗水、灰尘 —— 穿戴设备长期接触皮肤汗液，封装气密性直接决定产品使用寿命。射频芯片区域可内置微型屏蔽层，不用额外加装屏蔽钢片，进一步节省机身空间；医疗穿戴产品还需要选用医用级无卤塑封材料，符合人体接触安全标准。

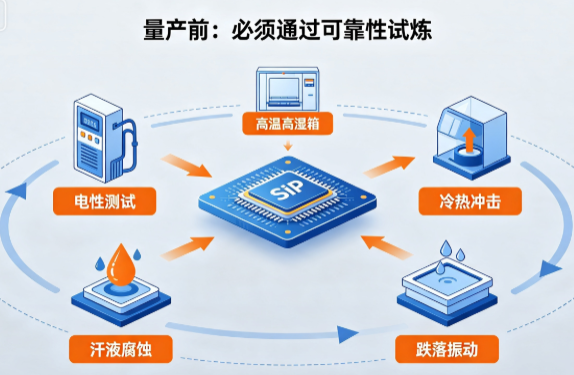

第五步：切割、电性测试、可靠性老化

整片晶圆级 SiP 完成封装后进行裂片切割，分割为独立模组；依次做开路短路、射频性能、功耗参数全项电性测试，再经过高温蒸煮、冷热冲击、汗液腐蚀老化测试，模拟日常佩戴出汗、温差变化场景，筛选合格 SiP 模组出货给到终端组装。

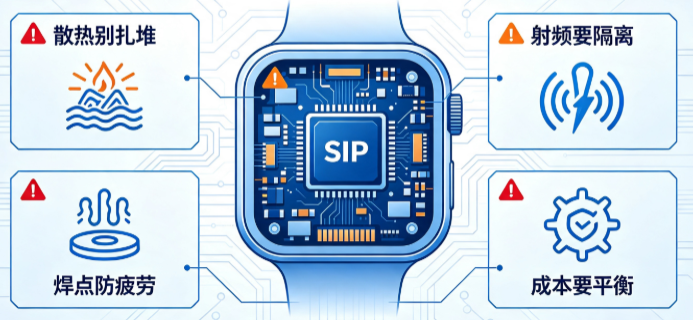

四、重中之重：可穿戴 SiP 封装必守的避坑注意事项

1. 散热问题：多芯片扎堆极易 “集体发烧”

手表、耳机壳体密闭狭小，SiP 内部多颗芯片同时工作会聚集热量，轻则算法降频卡顿，重则高温加速电池老化、烫伤皮肤。解决办法：高功耗芯片预留导热通道，塑封层添加石墨烯导热填料，大功率区域搭配超薄导热铜箔贴合外壳；堆叠式 3D SiP 在芯片夹层铺设导热缓冲层，将模组工作温度降低 8~12℃；布局上将射频、主控这类发热大户分开摆放，不要集中扎堆。

2. 电磁兼容 EMI 干扰：无线信号互相打架

一块 SiP 内部同时存在蓝牙、NFC、UWB、生物传感微弱模拟信号，高频无线电路极易干扰心率、心电采集的微弱电信号，出现数据不准、耳机断连问题。解决办法：模拟传感区域与射频区域用地线分割隔离，关键信号线做阻抗匹配（射频线路标准 50Ω 阻抗）；塑封内部按需分区设置局部屏蔽墙，封装基板增加接地屏蔽层，布线严格分开数字电路与模拟电路走线。

3. 力学可靠性：佩戴弯折、跌落、出汗腐蚀

手环表带弯折、手表摔落、长期皮肤汗液侵蚀，SiP 封装极易出现焊点开裂、封装进水失效。解决办法：选用低应力塑封胶，匹配基板与芯片的热膨胀系数，温变环境下不会出现分层开裂；穿戴 SiP 焊球采用耐疲劳焊料，跌落测试达标；整体封装做到高气密等级，针对医用穿戴增加防潮涂层，抵御汗液、水汽渗入。

4. 成本与迭代平衡：不要盲目堆砌最高阶工艺

普通百元手环用基础 2D 引线键合 SiP 即可满足需求，强行上 FO 扇出工艺只会大幅抬高成本；模块化设计 SiP，把不易更新的电源、滤波电路固化封装，传感器、蓝牙芯片预留可替换设计，后期产品升级不用整体重新开模封测，控制迭代成本。另外 SiP 属于定制化器件，前期一定要和长电科技、日月光、立讯封测厂提前对齐工艺参数，预留充足量产爬坡周期，避免新品上市卡壳在封测产能环节。

5. 功耗精细化管控：封装内部布局影响待机时长

去耦电容必须紧贴芯片电源焊盘布置，减少电源噪声造成的无效功耗损耗；封装内部走线不宜过长过细，降低线路直流损耗，最大程度保住穿戴设备的续航能力。

五、总结：SiP 是穿戴设备轻薄化的最优解

SiP 先进封装不是高大上的实验室技术，早已下沉到每一款日常穿戴产品里。它用 “打包集成” 的思路，绕开芯片制程的物理瓶颈，用封装的手段解决穿戴设备体积、续航、信号、结构可靠性的多重矛盾。设计落地时遵循：低端产品用 2D 平面 SiP 控成本，中高端手表、降噪耳机选用 FO 扇出 SiP 综合最优，高性能 AR / 医疗穿戴按需使用 3D 堆叠 SiP；全程紧盯散热、EMC、防潮力学三大核心要点，就能安稳落地 SiP 方案，做出更轻薄、更好用的智能穿戴产品。
