一、扫地机器人、净水器、加湿器这类白色小家电，百分百能做 SiP，而且现在头部品牌早已在用

很多人觉得 SiP 是手机、智能手表的专属黑科技，其实压根不是。SiP 翻译过来是系统级封装，打个通俗比方：传统家电电路板像菜市场摆摊，主控芯片、雷达传感器、电机驱动、WiFi 蓝牙、电阻电容全部零散铺在大板上，走线乱糟糟占空间；SiP 就是把所有干活的 “员工” 打包搬进一间精装单间，外面只留几个对接整机的接口，一颗小模块就能搞定一整块电路的工作。扫地机器人内部最拥挤：机身底盘要装滚刷、风机、水箱、锂电池，留给电路板的空间寸土寸金；加湿器、破壁机、净水机的主控电源板常年被水汽、高温包围，分立元件一多特别容易故障。SiP 刚好对症下药，不是高端选配，而是小家电升级的刚需方案。

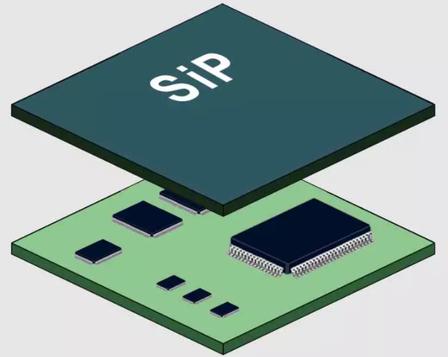

SiP模组结构示意图

二、小家电 SiP 具体该怎么做？五步通俗拆解，没有晦涩专业词

小家电不用照搬手机超高规格 SiP，采用低成本平面并排封装 + 少量堆叠就够用，整套流程分为五大环节：

1. 元器件分拣组队

   ：整理整机必需芯片，扫地机器人归集 MCU 主控、避障传感器芯片、BLDC 电机驱动、WiFi 模组、电源管理芯片，连同配套电阻、电感、小电容一起筛选良品裸片，不用强行统一芯片工艺，高性能主控、普通驱动芯片可以混搭组合。

2. 基板打底铺设

   ：选用高导热超薄有机基板当作 “房间地板”，提前在基板上预埋无源元件，先烘烤基板彻底去除潮气，防止后续高温加工鼓包失效，相当于给房间做好防潮基建。

3. 精准贴片 + 线路连通

   ：用高精度设备把一颗颗裸芯片稳稳粘在基板对应点位，两种接线方式任选：平价款用金丝引线键合（拉细金丝搭建芯片之间的通信线路）；追求更快信号速度就用倒装焊，芯片倒扣通过锡球对接基板，传输效率翻倍。

4. 塑封密闭包裹

   ：用环氧树脂整体灌封所有芯片与线路，给内部所有元器件穿上一层防水防尘的 “防护服”，扫地机拖地溅水、净水机内部潮湿环境都能隔绝水汽侵蚀。

5. 整体检测出厂

   ：封装完成后统一做通电、耐压、高低温测试，合格后做成标准 BGA/QFN 贴片模块，厂商买回来直接焊在整机主板即可使用，不用再挨个调试零散元器件。


SiP分步加工流程图

三、落地 SiP 必须盯紧的关键注意事项，踩坑直接拉高返修率

1. 散热永远是小家电 SiP 第一要务

扫地机器人风机持续运转、电机驱动长时间发热，所有芯片挤在狭小封装体内极易积热。设计时要在基板搭配导热铜层，大功率驱动芯片单独预留导热通道，塑封材料优先选择高导热型号，杜绝热量闷在模块内部出现死机、漂移问题。

2. 防潮、抗水汽设计不能偷懒

白色小家电常年接触水汽：扫地机拖地水渍、加湿器雾化水汽、净水器管路凝露。封装塑封必须选用低吸水率材质，封装全程在干燥无尘车间完成，模块外壳预留微量透气泄压结构，避免温差产生凝水腐蚀内部金线。

3. 电磁干扰 EMC 提前规划布局

WiFi、雷达导航、电机驱动共处同一个 SiP 腔体，很容易互相干扰，出现扫地机导航乱飘、遥控失灵。布局时把功率驱动芯片和无线通信芯片分区摆放，模块内部增加屏蔽层，出厂同步完成 EMI 屏蔽检测，省去整机二次整改的成本。

4. 成本分级匹配产品定位

百元入门扫地机只用电源 + 驱动简易 SiP 模组；中高端带 AI 避障的机型再集成传感 SiP，不用全线堆最高规格工艺。同时管控封装测试良率，小批量打样循序渐进，不要一次性大批量投产。

5. 整机主板匹配 SiP 焊盘规格

整机 PCB 板要严格对标 SiP 模块引脚尺寸，回流焊温度曲线精细化管控，SiP 内部芯片精密脆弱，高温极易造成内部金线断裂，焊接峰值温度、保温时间必须严格管控区间。

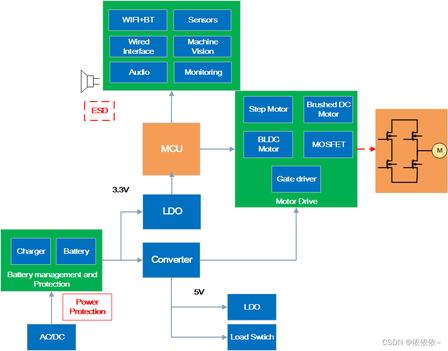

扫地机电路传统架构对比SiP架构

四、用上 SiP 之后，小家电看得见、摸得着的五大硬核好处

1. 机身内部空间大解放，产品体验直接升级

传统电路板占用机身近 1/4 空间，替换 SiP 模组后电路体积直接缩减 50%~70%。省下的空间可以放大电池容量，扫地机续航变长、加湿器水箱扩容，整机机身还能做得更纤薄低矮，轻松钻进沙发底部清扫死角。

2. 电路更稳定，故障率大幅下滑

零散元器件靠焊点固定，扫地机来回颠簸震动，长年累月极易虚焊断路；SiP 整体密封固化，一体结构抗震抗摔，水汽、灰尘进不去，售后返修率能够明显下降，用户使用寿命变长。

3. 信号传输更快，扫地机导航、避障更精准

分立元件依靠 PCB 长铜线传输数据，信号不仅慢还容易受干扰；SiP 内部芯片距离极近，通信线路短，信号延迟大幅降低，扫地机器人识别障碍物、规划清扫路线反应更灵敏，不会出现撞家具、漏扫区域的情况。

4. 厂商研发、生产双双省钱省心

厂商不用自己设计密密麻麻的复杂主板电路，采购标准化 SiP 模组就能快速搭建整机方案，研发周期缩短一半；整机贴片元器件数量大幅变少，SMT 焊接工序简化，生产不良率降低，综合 BOM 总成本反而稳步下降。

5. 待机功耗更低，契合家电节能法规

SiP 优化电源管理线路，减少电路无用损耗，小家电待机耗电更低，轻松满足国内外家电能效标准，不用额外整改电源电路做能效认证。

SiP模组装进扫地机内部效果图

五、总结

SiP 早已不是高端电子的专属技术，对于扫地机器人、各类白色小家电来说，属于性价比极高的升级方案。按照模块化集成、严控散热防潮、匹配产品定位的思路落地，既能优化产品使用体验，又能帮生产方压缩成本、提升产品竞争力，是当下智能小家电迭代的主流方向。
