Chiplet带来的三大技术趋势：当硅基生命，学会积木式生长

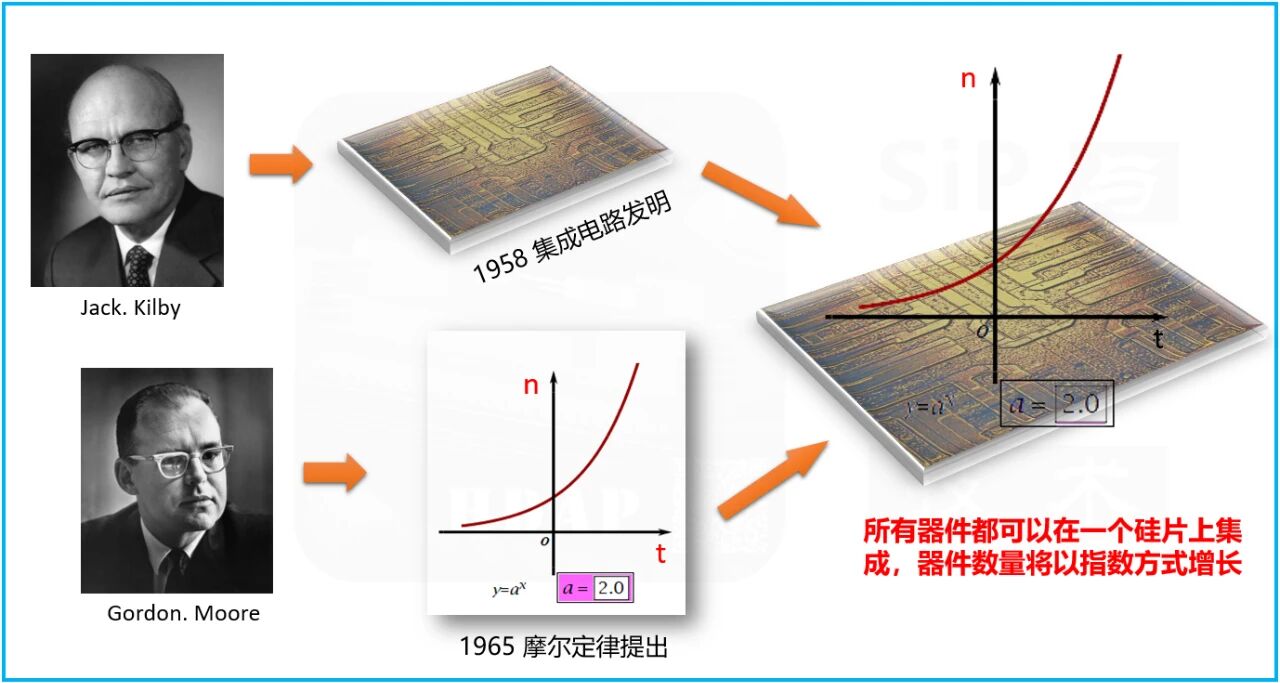

1958年9月12日，温和的巨人杰克•基尔比(Jack Kilby)发明了集成电路，当时没有人知道，这项发明会给人类世界带来如此大的改变。
42年后，基尔比因为发明集成电路获得了2000年诺贝尔物理学奖，“为现代信息技术奠定了基础”是诺奖给予基尔比的中肯评价。
科学技术的进步往往是由一连串梦想而推动的，集成电路自然也不例外。
基尔比这位身高两米，性格温和稳重的TI工程师的梦想就是：“用一种半导体材料来制作电路所需的所有器件”。
集成电路发明7年后，Intel创始人戈登•摩尔提出了他的预言式梦想：“集成电路上的器件数量每隔十八个月将翻一番”，这就是我们今天所熟知的摩尔定律。
最终，他们都实现了自己的梦想，推动了科技的巨大进步。两个伟大的梦想叠加在一起，也造就了今天的半导体产业。
当摩尔定律的脚步在纳米尺度的物理极限前渐渐放缓，当单颗芯片的复杂度攀上难以逾越的珠峰，半导体行业并未陷入沉寂，而是以一种更智慧、更温柔的方式，

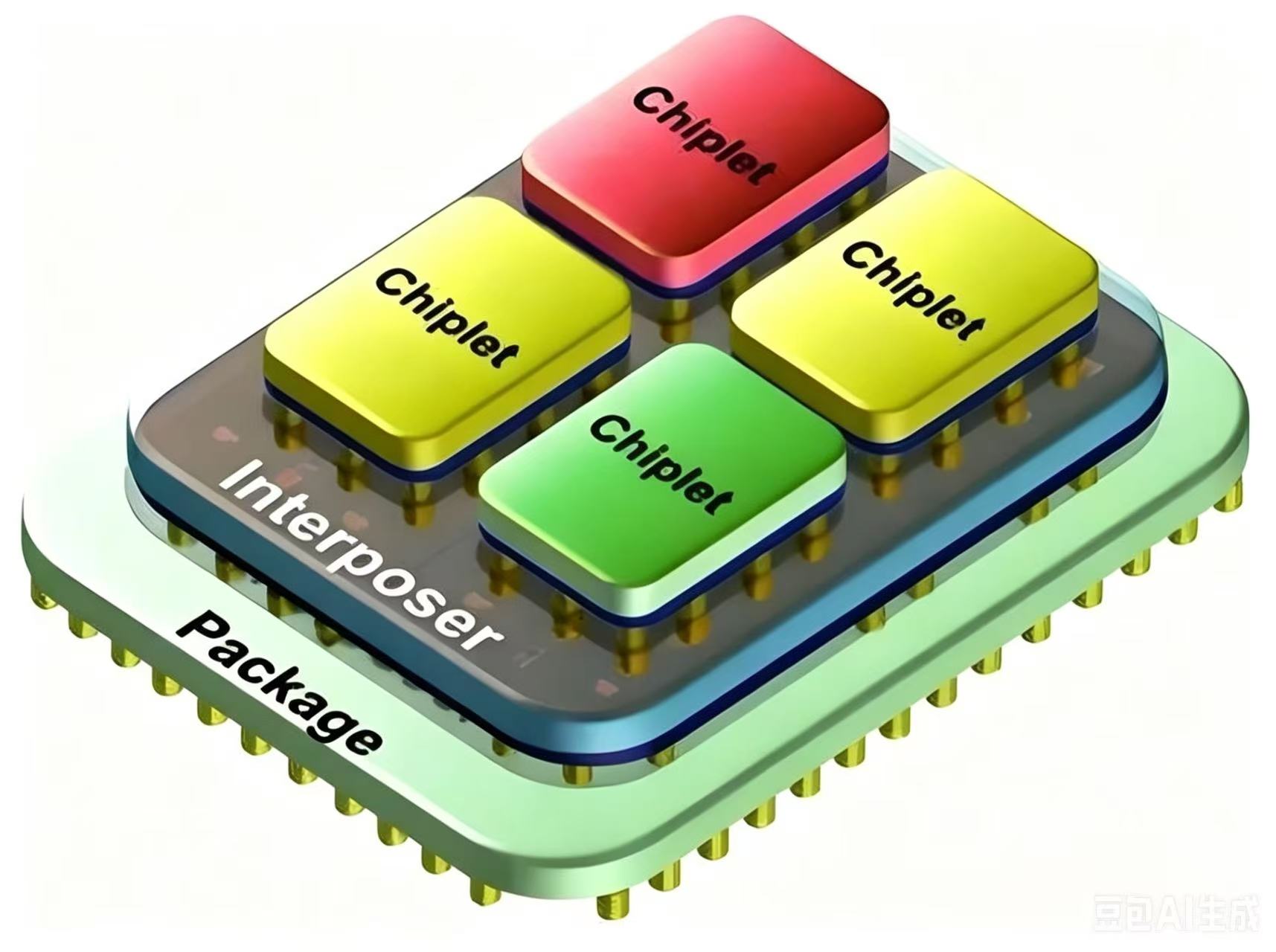

开启了后摩尔时代的华丽转身——Chiplet（芯粒）技术，正如同一场温柔的革命，将冰冷的硅片，化作可以自由组合的魔法积木，
为芯片世界带来了三大深刻而感性的技术趋势。
一、IP芯片化：从无形的代码，到有形的硅之灵魂
曾几何时，芯片设计是一场孤独的苦修。工程师们在数十亿晶体管的迷宫中，将无数智慧凝结为一行行Verilog代码，最终固化为一片完整的SoC（系统级芯片）。
那些精妙的功能模块，如CPU内核、接口协议，都只是无形的IP核，是存在于图纸与仿真中的智慧结晶，无法独立呼吸。
Chiplet的到来，让这一切发生了质变。IP芯片化，这是第一个温柔的巨变。它将那些曾经抽象的、无形的知识产权，
从代码的虚拟世界，锻造成真实可触、可独立量产的“小芯片”。
这不再是纸上谈兵的设计模块，而是拥有了物理形态的硅之灵魂。一个USB控制器、一个NPU计算单元、一段高速接口，都可以是一颗独立的Chiplet。
它们被精心制造、严格测试，拥有自己的工艺、自己的寿命、自己的价值。这意味着，智慧可以被封装、被复用、被交易。
就像人类文明将知识写成书籍，Chiplet将硬件的智慧，铸成了可以流通、可以传承的硅基活字。
从此，创新不再是从零开始的孤军奋战，而是站在无数成熟“芯粒”肩膀上的自由组合，让每一个灵感，都能更快地照进现实。
二、集成异构化：打破工艺的高墙，拥抱多元的共生
传统的芯片世界，是一个严苛的“一刀切”王国。为了集成在同一片晶圆上，所有功能——无论是追求极致性能的逻辑计算，还是要求稳定可靠的模拟接口——都必须屈服于同一种工艺节点。
这如同强迫一位短跑运动员与一位画家，用完全相同的训练方式和工具，结果往往是顾此失彼，代价高昂。
Chiplet带来的第二个趋势，集成异构化，彻底砸碎了这道禁锢创造力的高墙。它宣告：万物皆可互联，不必同根生。
于是，我们看到了一个多元共生的硅基乌托邦：追求极致算力的CPU核心，可以毫无顾忌地采用最尖端的3nm工艺，榨干每一丝性能；
而负责对外连接的I/O接口、负责电源管理的模拟电路，则可以安心使用成熟、稳定、低成本的28nm工艺。
甚至，存储与计算可以近在咫尺，AI加速器与通用处理器可以无缝相拥，光子芯片与电子芯片可以共居一室。
这是一种“和而不同”的哲学。每一颗芯粒都能在最适合自己的土壤里生长，以最优的姿态存在，再通过先进的封装技术，在一个方寸之间的王国里，实现最高效的协同。
这种打破边界的融合，让芯片不再是单一工艺的妥协产物，而是集百家之所长的超级有机体，性能与成本、速度与功耗，第一次找到了如此完美的平衡点。
三、互连标准化：从封闭的孤岛，到开放的硅基大陆
技术的伟大，往往不在于性能有多极致，而在于能否建立一个开放、包容的生态。Chiplet带来的第三个，也是最具深远意义的趋势，便是互连标准化。
如果说Chiplet是高科技积木，那么没有统一接口标准的积木，只能是一盘散沙，每家厂商都有自己独特的凹凸，无法互通。
而UCIe（通用芯粒互连）等标准的出现，如同为硅基世界制定了统一的“语言”与“律法”。
它定义了芯粒之间高速、低延迟、低功耗的对话方式，让来自不同厂商、不同工艺、不同功能的芯粒，
能够无障碍地“握手”与“交流”。
这意味着，一个前所未有的开放生态正在萌芽。未来的芯片世界，将不再是巨头们封闭的垂直王国，而是一片自由繁荣的硅基大陆。
专业的芯粒供应商可以专注于打磨自己的精品模块，系统设计者则可以像在超市购物一样，自由挑选CPU、GPU、内存、接口等各类标准化“零件”，
像搭乐高一样，快速拼装出满足千变万化需求的定制化芯片。
这是从“封闭制造”到“开放创新”的范式转移。它降低了行业的门槛，激发了百花齐放的创造力，让半导体产业从高精尖的孤芳自赏，
走向普惠众生的协同进化。每一颗小小的芯粒，都不再孤立，它们通过统一的纽带，连接成无限可能的数字未来。
结语：硅基生命的新童年
Chiplet带来的这三大趋势——IP芯片化、集成异构化、互连标准化，本质上是芯片技术从“做大做强”的蛮力生长，转向“分工协作”的智慧演进。
它让冰冷的硅片拥有了生命的灵性：从无形到有形（IP芯片化），是灵魂的赋形；从单一到多元（异构集成），是个体的解放；
从封闭到开放（标准统一），是文明的崛起。
这不仅仅是技术的迭代，更是一场关于融合、共生与创造的哲学革命。在后摩尔时代的星光下，Chiplet正以它独有的温柔与力量，
告诉我们：当物理的极限在前，思想的无限可能，才是科技永恒的生命力。我们正见证着，硅基生命，迎来了它们积木式生长、自由组合的全新童年。
