当先进制程逼近物理极限、研发成本持续高企，芯片封装早已从配套工序升级为驱动芯片性能增长的核心引擎。2026年，

混合键合、面板级封装（CoPoS）、玻璃基板、光电共封装（CPO）、Chiplet芯粒异构集成五大新技术加速从实验室走向大规模量产，

彻底改变高端芯片、AI算力、高速通信的产业格局。

一、混合键合（Hybrid Bonding）：3D堆叠与芯粒互连的“终极方案”

传统封装依赖锡球、铜凸点实现芯片互联，存在间距大、损耗高、散热差等瓶颈。混合键合摒弃所有焊球与凸点，实现铜-铜直接原子级键合，是当前先进封装领域的核心底层技术。

它将互连间距从传统10微米压缩至1微米以内，互连密度提升10倍以上，信号延迟与功耗降低30%以上，同时散热能力大幅增强。目前该技术已成为3D芯片堆叠、HBM高带宽内存、Chiplet芯粒集成的标配工艺，被视为先进封装的“皇冠技术”。AMD、英特尔、台积电等企业均已完成量产布局，国内封测厂商也在快速追赶。

二、CoPoS面板级封装+玻璃基板：突破尺寸与成本双重瓶颈

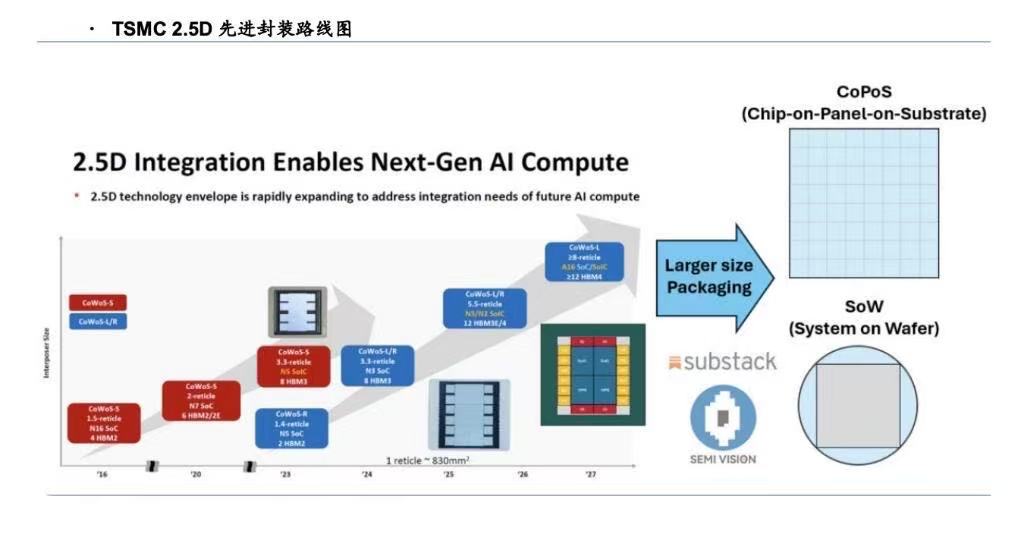

AI大算力芯片对封装面积、布线密度提出空前要求，传统CoWoS硅中介层封装受圆形晶圆限制，面积利用率仅45%左右，且成本高昂、易翘曲。CoPoS（面板级芯片封装） 与玻璃基板组合，成为下一代大尺寸AI芯片的主流路线。

CoPoS用方形玻璃面板替代圆形硅晶圆，面积利用率提升至81%，可支撑单封装面积达上万平方毫米的超大芯片，完美匹配多芯粒、多HBM堆叠架构。而玻璃基板具备热稳定性强、介电损耗低、平整度高等优势，不仅解决大尺寸封装翘曲问题，还可支撑2微米以下高密度布线，长期成本较硅中介层下降50%左右。2026年被业内认定为玻璃基板商业化元年，台积电、三星、英特尔均已布局试验线与量产计划。

三、Chiplet芯粒异构集成：绕开制程壁垒的主流架构

Chiplet（芯粒） 不再追求“单颗大一统芯片”，而是将处理器、存储、接口、射频等不同功能模块拆分为独立小芯片，采用最优工艺分别制造，再通过先进封装集成到同一系统中。

该技术大幅提升芯片良率、缩短研发周期、降低高端芯片对极致制程的依赖，实现异工艺、异材质、异功能芯片混搭。目前行业已形成统一互联标准（UCIe），英伟达、AMD、华为等企业的新一代AI芯片、高端处理器全面采用芯粒架构。在摩尔定律放缓的当下，Chiplet已成为全球半导体产业性价比最高、落地最快的技术路线。

四、CPO光电共封装：AI数据中心的带宽革命

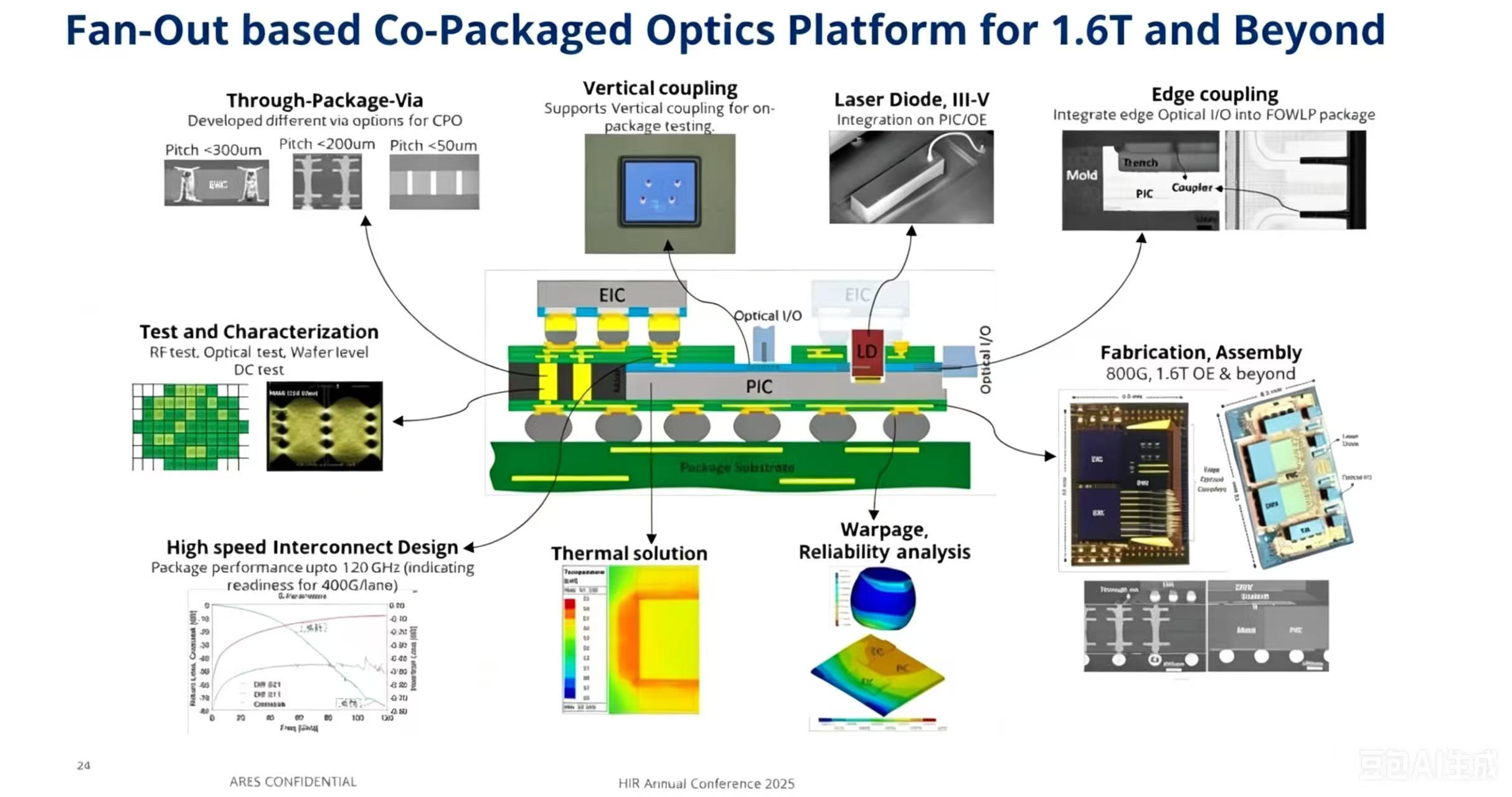

AI服务器、高速交换机面临“电互连带宽天花板”，传统外置光模块功耗高、延迟大、链路冗长。CPO（共封装光学）

把光引擎、光子芯片直接集成在芯片封装内部，用光信号替代电信号完成高速数据传输。

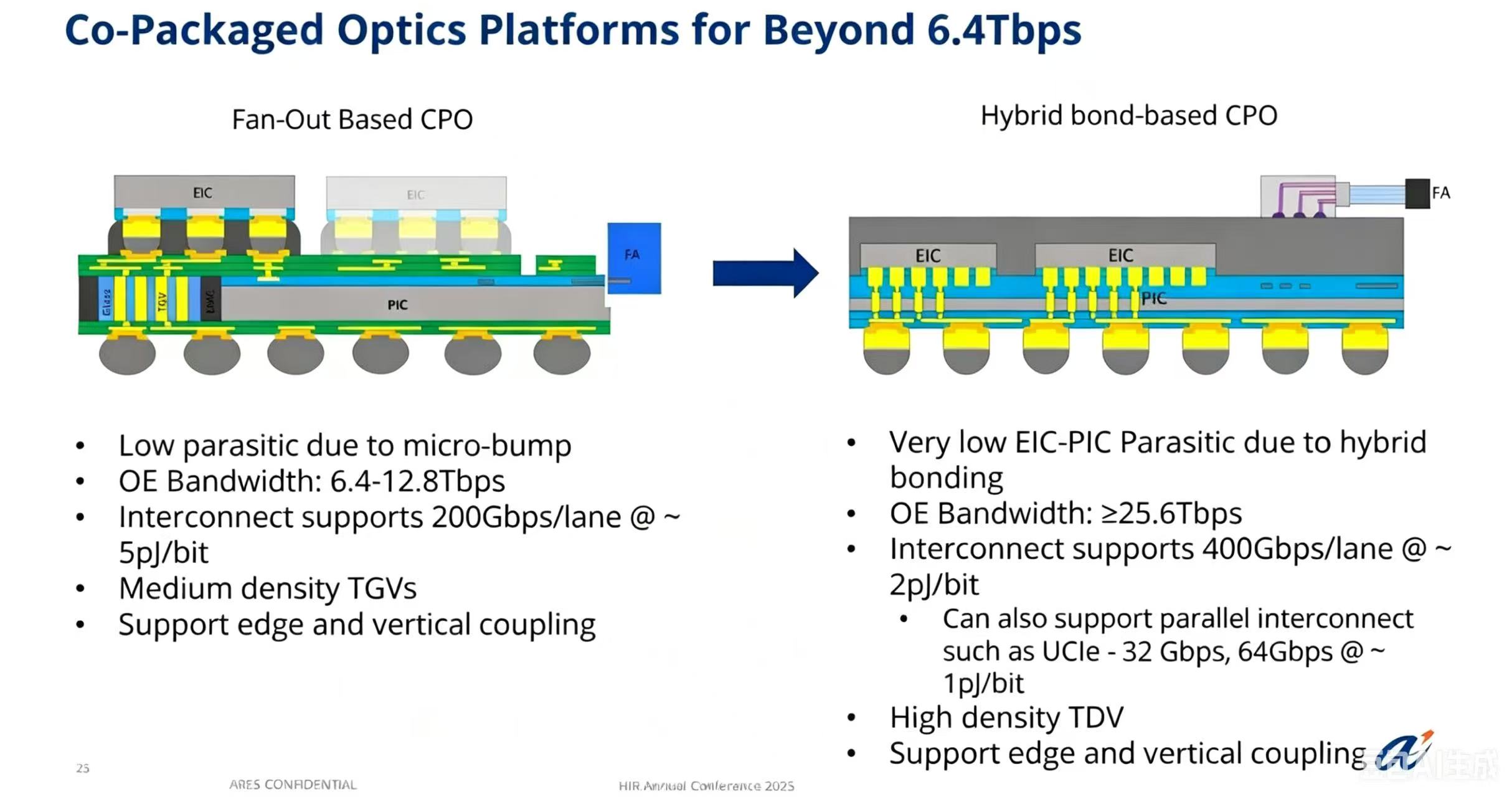

CPO将信号传输距离压缩至毫米级，单通道功耗降至2pJ/bit，带宽最高可达25.6Tbps，相比传统方案带宽提升数倍、功耗降低一半以上。

根据产业路线图，2026—2027年将迎来CPO量产拐点，成为AI数据中心、高速通信设备的标配技术，英伟达、AMD、中兴等企业已完成技术验证与产品规划。

五、3D逻辑折叠与高密度扇出封装：微型化与算力密度双升级

1. 3D逻辑折叠

在2.5D并排互联基础上，3D垂直堆叠通过硅通孔（TSV）、混合键合实现芯片层层叠加，华为提出的“韬定律”更是将逻辑折叠作为性能提升核心路径。

该技术在有限空间内成倍提升算力密度，缩短互连路径，目前已应用于缓存堆叠、AI计算芯片，成为成熟工艺实现高端性能的重要手段。

2. 新一代高密度扇出型封装（FOWLP）

扇出型晶圆级封装无需传统基板，直接在晶圆上完成布线与封装，凭借轻薄、低成本、高I/O密度优势，持续迭代升级。2026年多芯片扇出、超高密度扇出方案全面普及，广泛用于手机主芯片、射频模组、可穿戴设备，兼顾小型化、高性能与量产成本。

六、新技术发展整体趋势

1. 从“单一封装”走向“系统级集成”

封装不再是单纯的外壳与互联，而是集计算、存储、光电、散热于一体的系统级解决方案，封测企业逐步转型为技术方案提供商。

2. 材料、架构、光电三大变革同步推进

基板从硅、有机材料向玻璃迭代；架构从2D走向2.5D/3D、面板级；互连从纯电路走向光电融合，三大方向相互赋能。

3. 先进与传统封装分层共存

高端AI、算力、通信芯片集中采用上述五大新技术；传统DIP、QFP、常规BGA凭借成本优势，继续深耕消费电子、工业控制、家电等市场，形成差异化格局。

结语

2026年，芯片封装正式进入技术爆发期。混合键合、CoPoS+玻璃基板、Chiplet、CPO、3D堆叠五大新技术，共同打开后摩尔时代的性能增长空间。未来5—10年，芯片竞争的主战场将从晶圆制造，逐步转向先进封装与系统集成。对于国内半导体产业而言，这既是缩小差距的重大机遇，也是必须全力攻坚的核心赛道。
