在半导体产业链中，芯片设计赋予“灵魂”，晶圆制造塑造“躯体”，而封装则是为芯片穿上坚固铠甲、搭建神经脉络的关键一步——它不仅是芯片的“保护壳”，

更是决定性能、功耗与集成度的“性能引擎”。从微米级的传统封装到异质集成的先进技术，封装的百年演进，本质上是一部追逐“更高密度、更短互连、更强性能”的革新史。

一、封装的核心价值：不止于“保护”

很多人误以为封装只是给芯片套外壳，实则它承担四大核心使命，是芯片从“裸片”到“可用器件”的必经之路：

• 物理防护：芯片核心是脆弱硅片，封装可隔绝灰尘、湿气、静电与机械损伤，保障长期稳定。

• 电气互连：通过焊盘、走线或凸点，将芯片内部电路与外部PCB连通，实现信号与电力传输。

• 散热管理：芯片工作时产生热量，封装（如QFN、BGA的散热焊盘）负责导热、散热，避免过热降频或烧毁。

• 小型化与标准化：缩小芯片体积，统一引脚规格，适配自动化生产与设备集成。

二、封装演进：从2D到3D，从单一到集成

封装技术的迭代，始终紧跟芯片集成度提升的步伐，共经历五大关键阶段，每一次突破都重塑产业格局。

第一阶段：通孔插装时代（1970年前）——“ bulky 但简单”

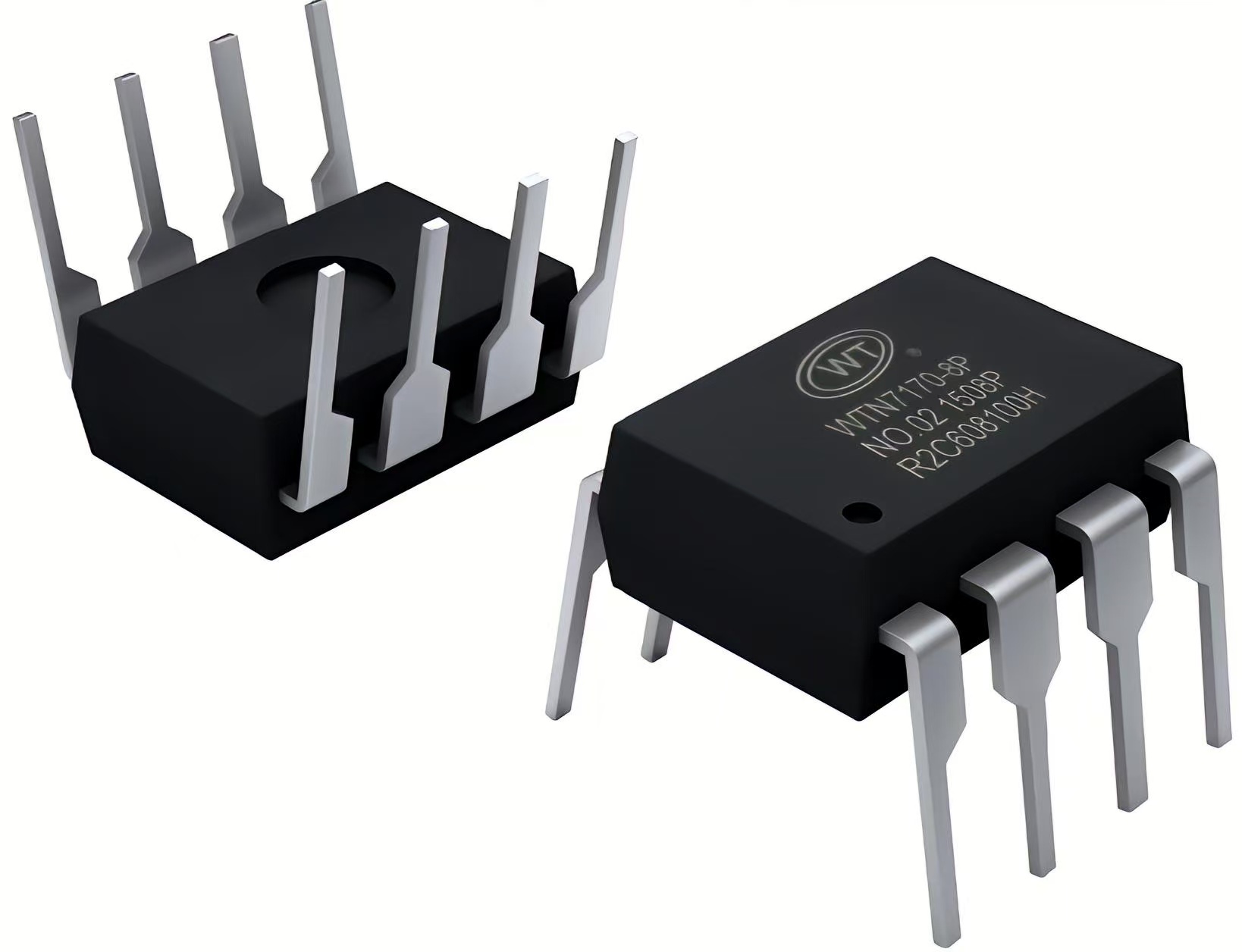

• 代表技术：TO封装（早期晶体管，3引脚）、DIP双列直插封装（中小规模IC，两侧引脚，间距2.54mm）。

• 特点：引脚需插入PCB通孔焊接，手工可操作，但密度极低、体积大、走线长，仅适配简单电路（如遥控器、玩具）。

第二阶段：表面贴装时代（1980年代）——“小型化，自动化”

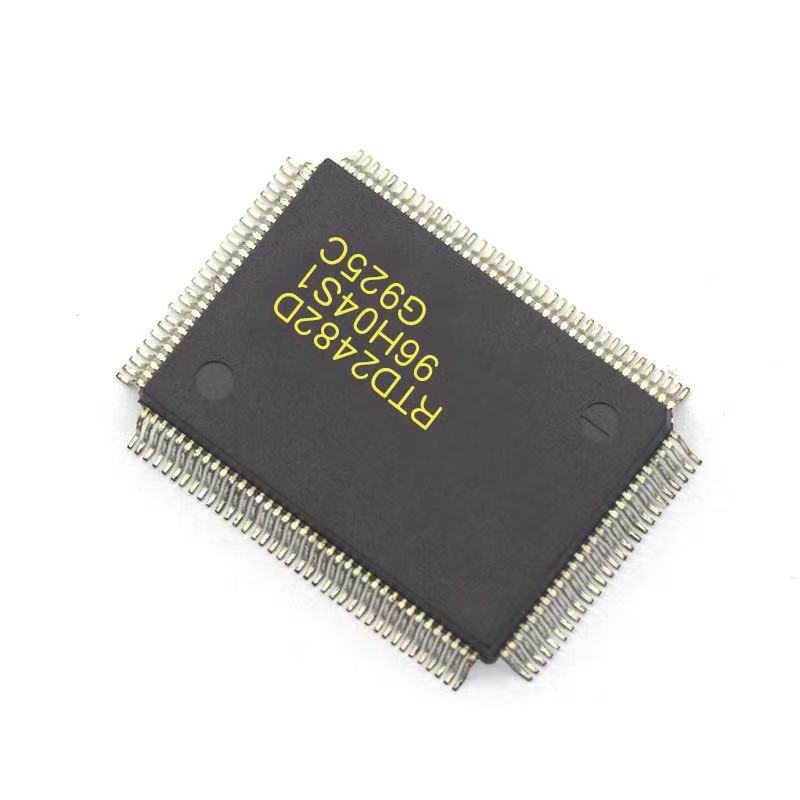

• 代表技术：SOP小外形封装、QFP四边引脚扁平封装（引脚四周排布，间距缩至0.4mm）。

• 特点：引脚平贴PCB表面焊接，密度提升3-5倍，适配自动化贴装，推动消费电子“轻量化”（如早期手机、电脑主板）。

第三阶段：面积阵列时代（1990年代）——“引脚藏底部，密度大爆发”

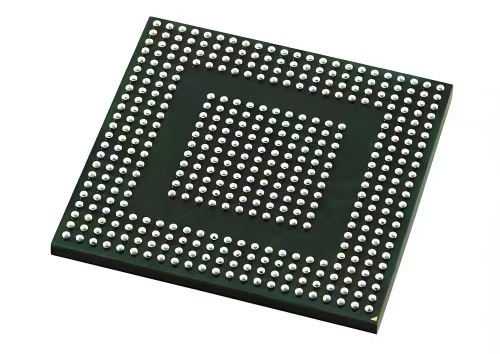

• 代表技术：BGA球栅阵列封装（底部焊球阵列，引脚数可达数百）、CSP芯片尺寸封装（封装尺寸≈芯片尺寸，1:1）。

• 突破：引脚从“四周”移至“底部”，互连密度翻倍、引线缩短、信号速度提升，适配高性能芯片（如CPU、GPU、FPGA）。

第四阶段：三维堆叠萌芽（2000年代）——“垂直方向挤空间”

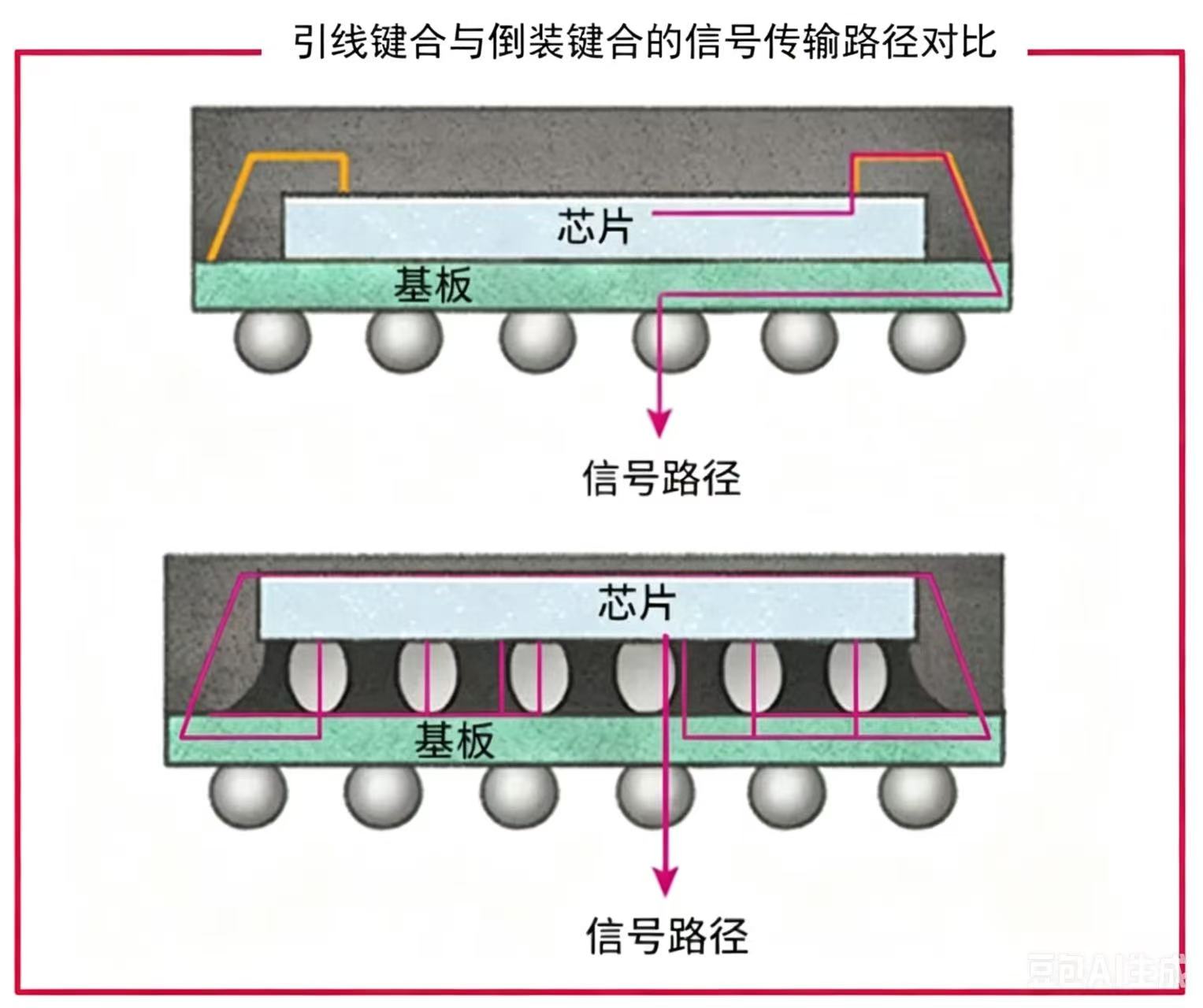

• 代表技术：SiP系统级封装（多颗芯片/无源元件集成）、PoP堆叠封装（内存与处理器垂直堆叠）、FC倒装芯片（芯片倒置，凸点直接连接基板，最短互连）。

• 核心：从“2D平铺”转向“2.5D/3D堆叠”，体积缩小、带宽提升、功耗降低，初步实现“系统集成”。

第五阶段：异质集成时代（2010年代至今）——“先进封装，性能天花板”

摩尔定律逼近物理极限，先进封装成为突破性能瓶颈的核心，主流技术包括：

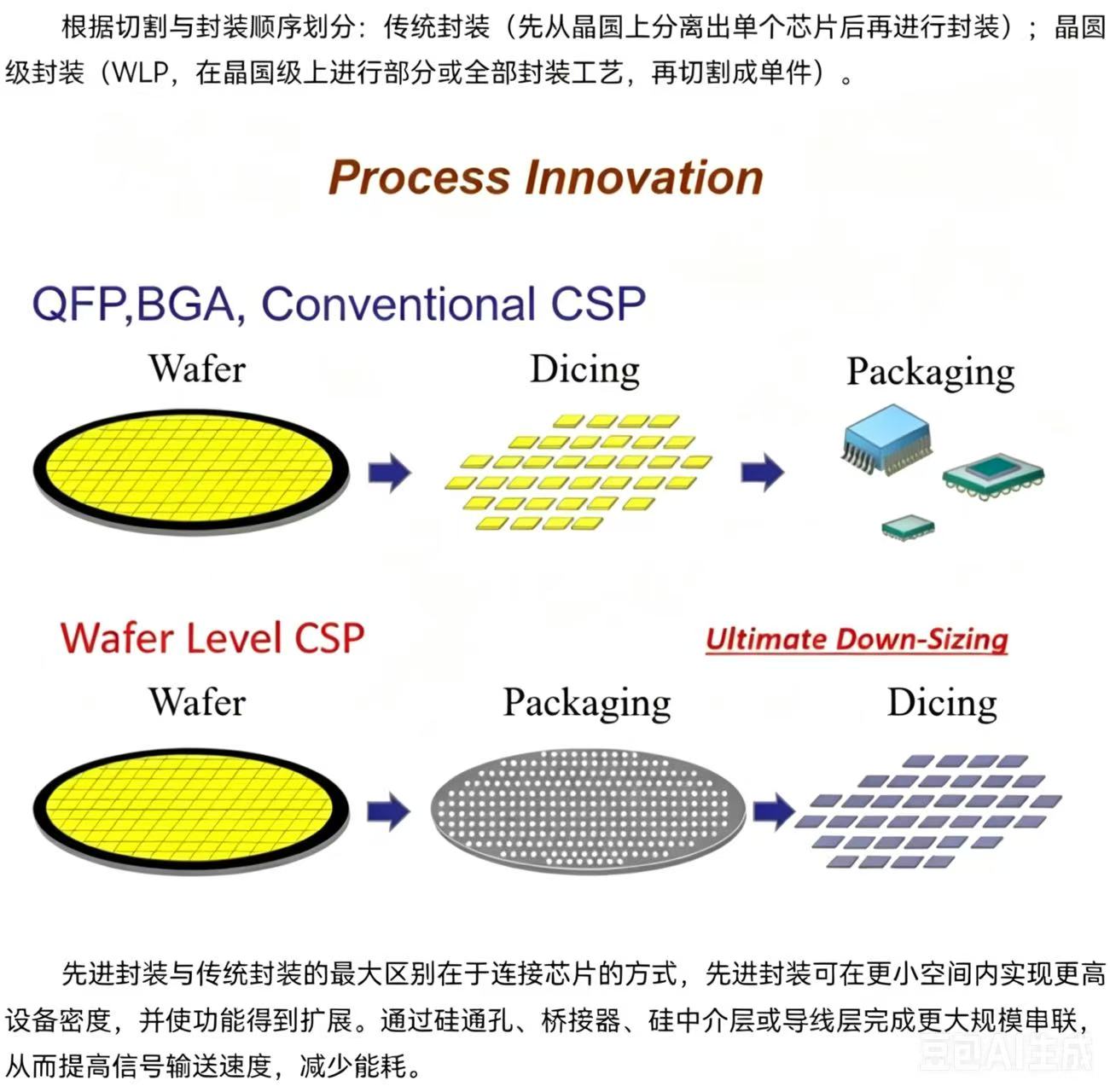

• WLP晶圆级封装：直接在晶圆上完成封装，成本低、尺寸小、散热好，用于手机芯片（如高通骁龙）。

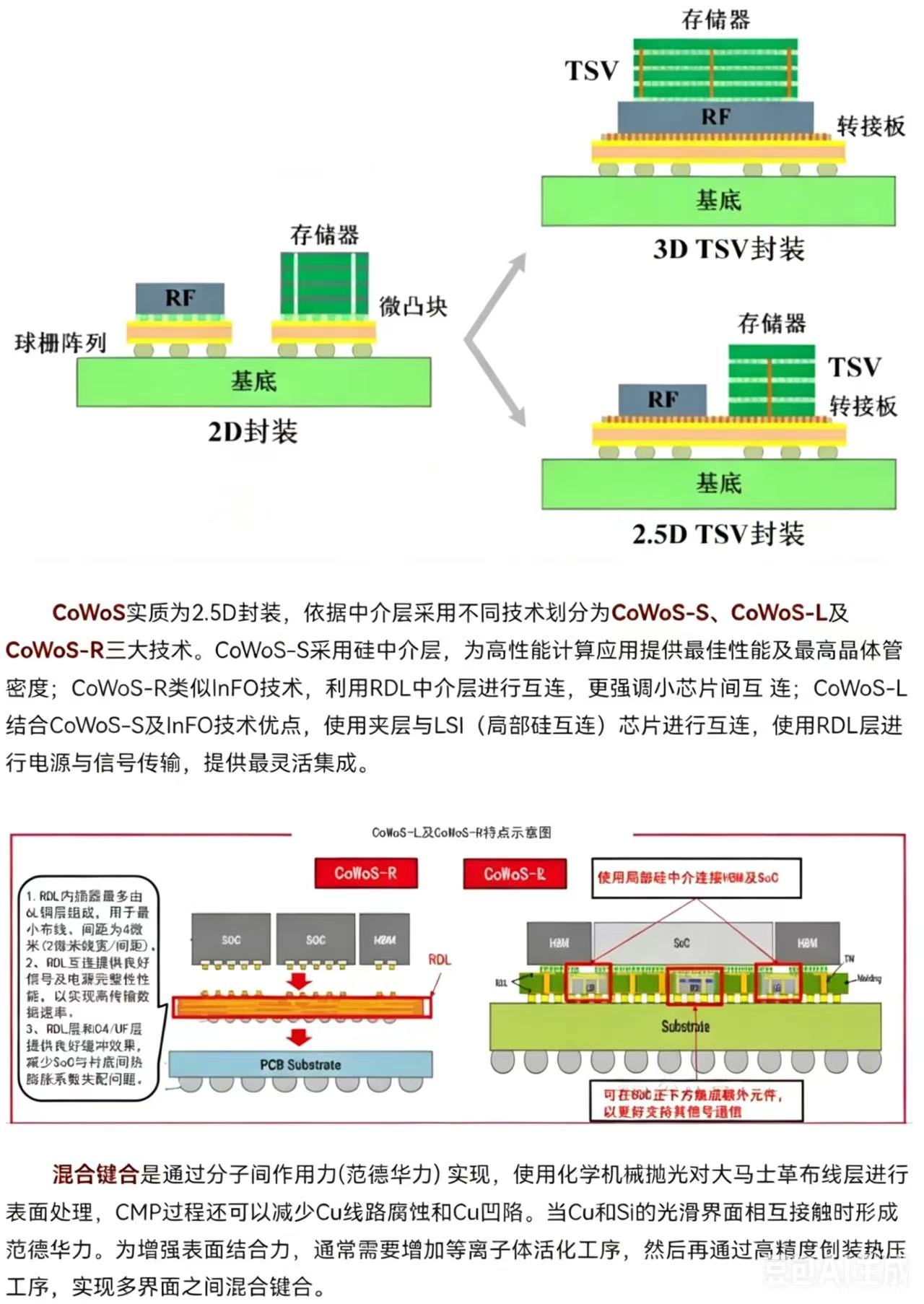

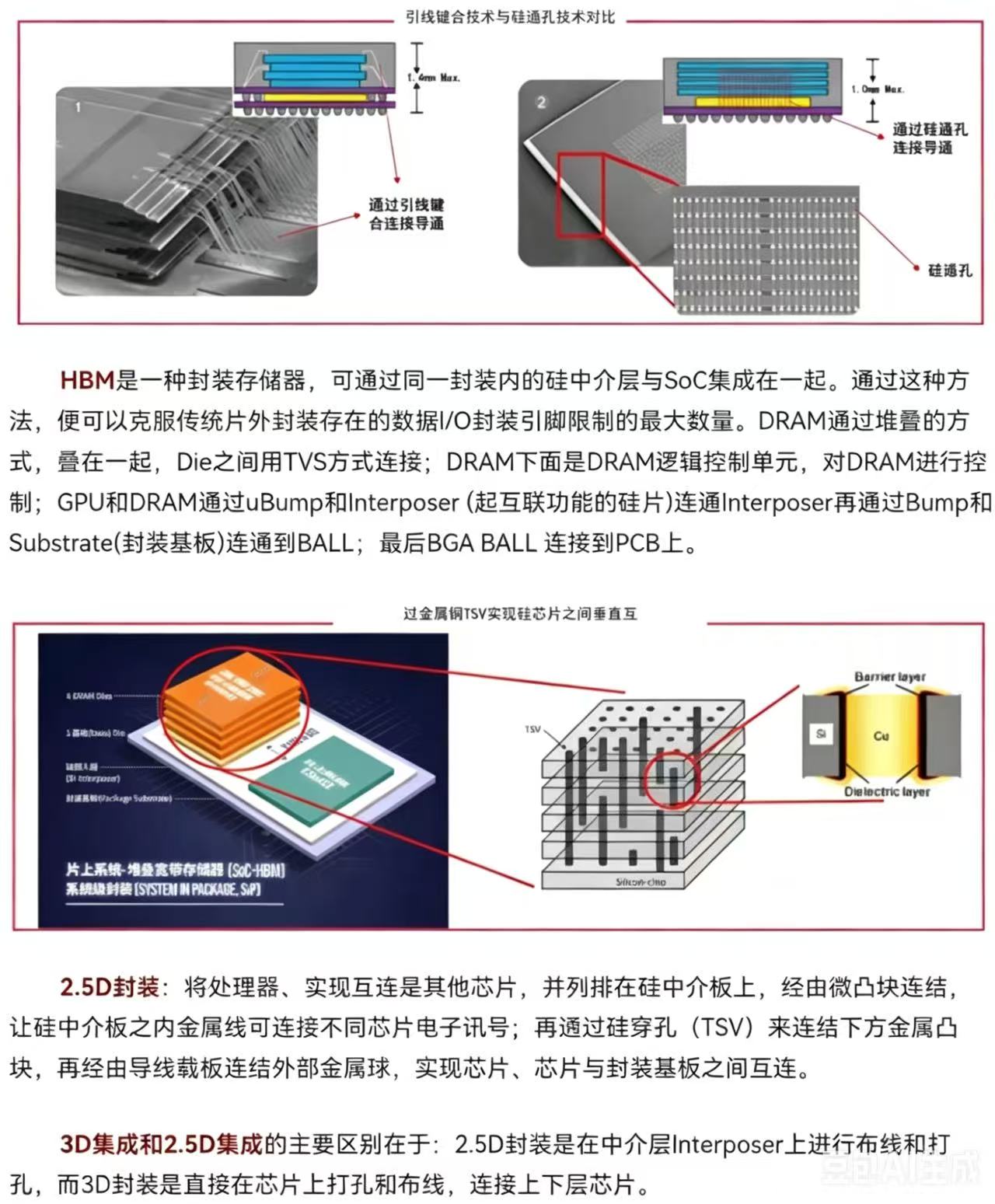

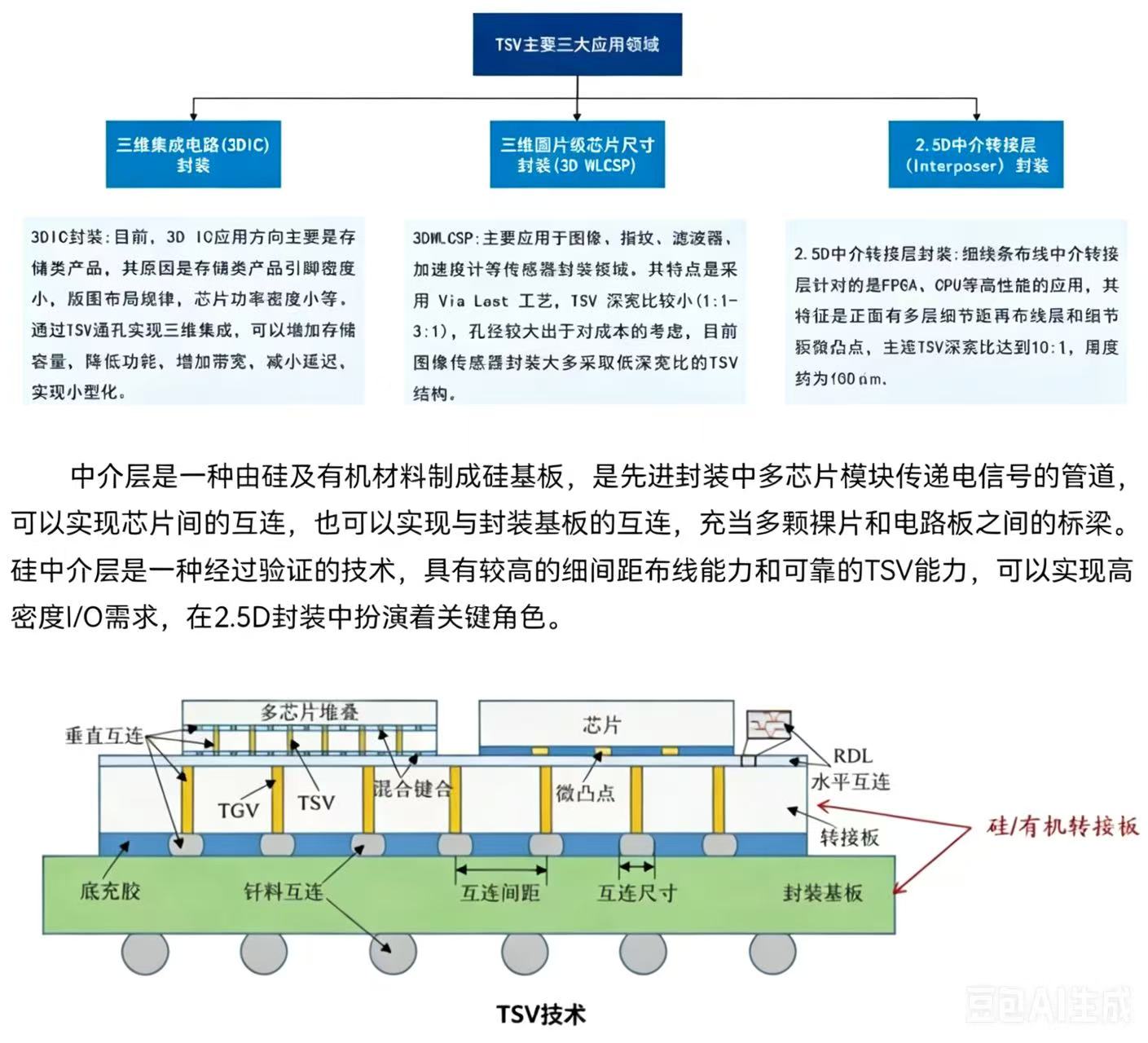

• 2.5D封装：通过硅中介层+TSV硅通孔，连接多颗芯片（如CPU+HBM内存），高密度、低干扰、高带宽，用于AI服务器、高端显卡。

• 3D封装：芯片垂直堆叠，混合键合/TSV直接层间互连，互连长度缩至微米级，性能最大化、功耗最低，代表：台积电CoWoS、英特尔Foveros。

• Chiplet小芯片：将大芯片拆分为多个“小芯片”（CPU、GPU、内存、I/O），用先进封装拼接，兼顾性能、成本与良率，是当前高端芯片主流方案（如AMD锐龙、苹果M系列）。

三、主流封装对比：不同场景，不同选择    封装类型 核心优势 典型应用

• DIP：核心优势为成本低、易焊接，典型应用于教学板、老式家电。

• QFP：核心优势为密度高、自动化适配，典型应用于普通MCU、电源芯片。

• BGA：核心优势为引脚多、性能强，典型应用于手机SoC、FPGA。

• QFN：核心优势为超薄、散热好，典型应用于5G射频、传感器。

• 2.5D/3D：核心优势为超高带宽、低功耗，典型应用于AI芯片、HBM、高端GPU。

• Chiplet：核心优势为灵活、低成本、高性能，典型应用于服务器CPU、旗舰手机芯片。

四、先进封装：国产芯片的“弯道超车”机遇

当前，全球先进封装市场由台积电、英特尔主导，但国内封测企业（长电科技、通富微电、华天科技）已快速崛起，在WLP、2.5D、SiP等领域实现技术突破。

• 技术突破：长电科技XDFOI、通富微电2.5D中介层、华天科技TSV技术，逐步缩小与国际差距。

• 产业机遇：Chiplet模式降低对高端制程依赖，通过先进封装整合成熟工艺芯片，国产芯片可在中高端市场实现突破。

• 未来方向：玻璃基板（替代硅基板，降本50%）、光电共封CPO（光模块入封装，带宽翻倍）、散热一体化（石墨烯/液态金属散热）。

五、结语：封装，决定芯片的“最终高度”

从DIP到3D堆叠，从“保护壳”到“性能引擎”，芯片封装早已不是配角——在摩尔定律放缓的今天，先进封装成为芯片性能提升的核心驱动力。

未来，随着AI、HPC、自动驾驶的爆发，封装技术将持续向“更高集成、更低功耗、更小尺寸”演进，而国产封测产业，也将在这一浪潮中迎来黄金发展期。
