当手机越来越薄、AI越来越聪明、电脑速度越来越快，背后藏着一个关键秘密——芯片封装技术。如果把芯片比作“大脑”，封装就是大脑的“颅骨+神经+血管”，

负责保护、连接和供电。而英特尔，正是把这项技术玩到极致的“乐高大师”！

一、为啥要搞先进封装？传统封装“不够用”了

以前的芯片是“单打独斗”：一个硅片塞进所有功能（计算、存储、接口），靠缩小制程（从14nm到7nm再到3nm）提速。但现在遇到物理天花板：

• 尺寸缩到原子级，漏电、发热、成本飙升；

• 单一芯片太难兼顾“高性能+低功耗+多功能”；

• AI、超算需要的海量数据传输，传统封装速度跟不上。

于是行业换思路：化整为零，积木拼接！把大芯片拆成多个小“芯粒”（Compute、Memory、I/O分开做），

再用先进封装“拼”成一个整体.——这就是异构集成，而英特尔是这套玩法的领头羊。

二、英特尔封装“三巨头”：EMIB、Foveros、3D堆叠

1. EMIB：芯片间的“高速地下隧道”（2.5D封装）

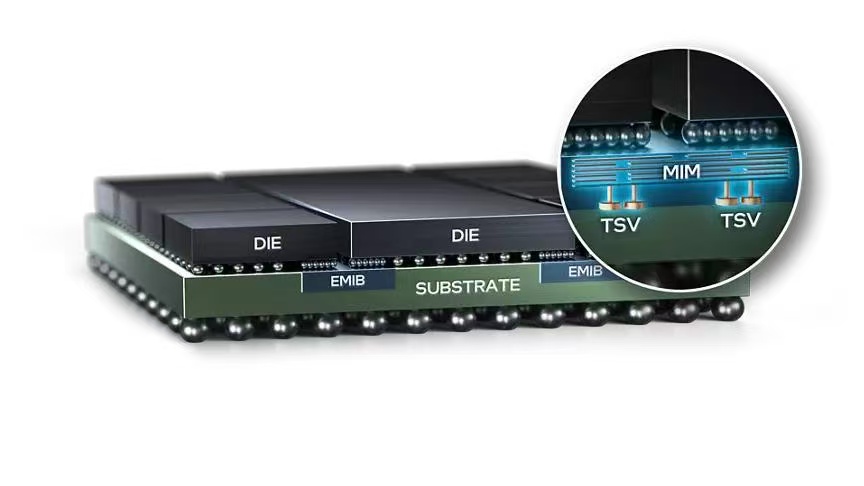

EMIB（嵌入式多芯片互连桥接），2017年量产，英特尔的“看家本领”。

• 原理：在基板里嵌一块 tiny 硅桥，像地下隧道，让并排的芯粒直接“高速对话”，不用绕远路。

• 优点：

◦ 比传统2.5D（整块硅中介层）成本低、良率高；

◦ 带宽高、延迟低，AI芯片（如Ponte Vecchio）、至强CPU都靠它提速；

◦ 可无限扩展，支持超大封装和HBM高带宽内存。

2. Foveros：芯片的“万能拼接底板”（2.5D/3D封装）

如果EMIB是“专用隧道”，Foveros就是“通用拼接台”，分S/R/Direct三版：

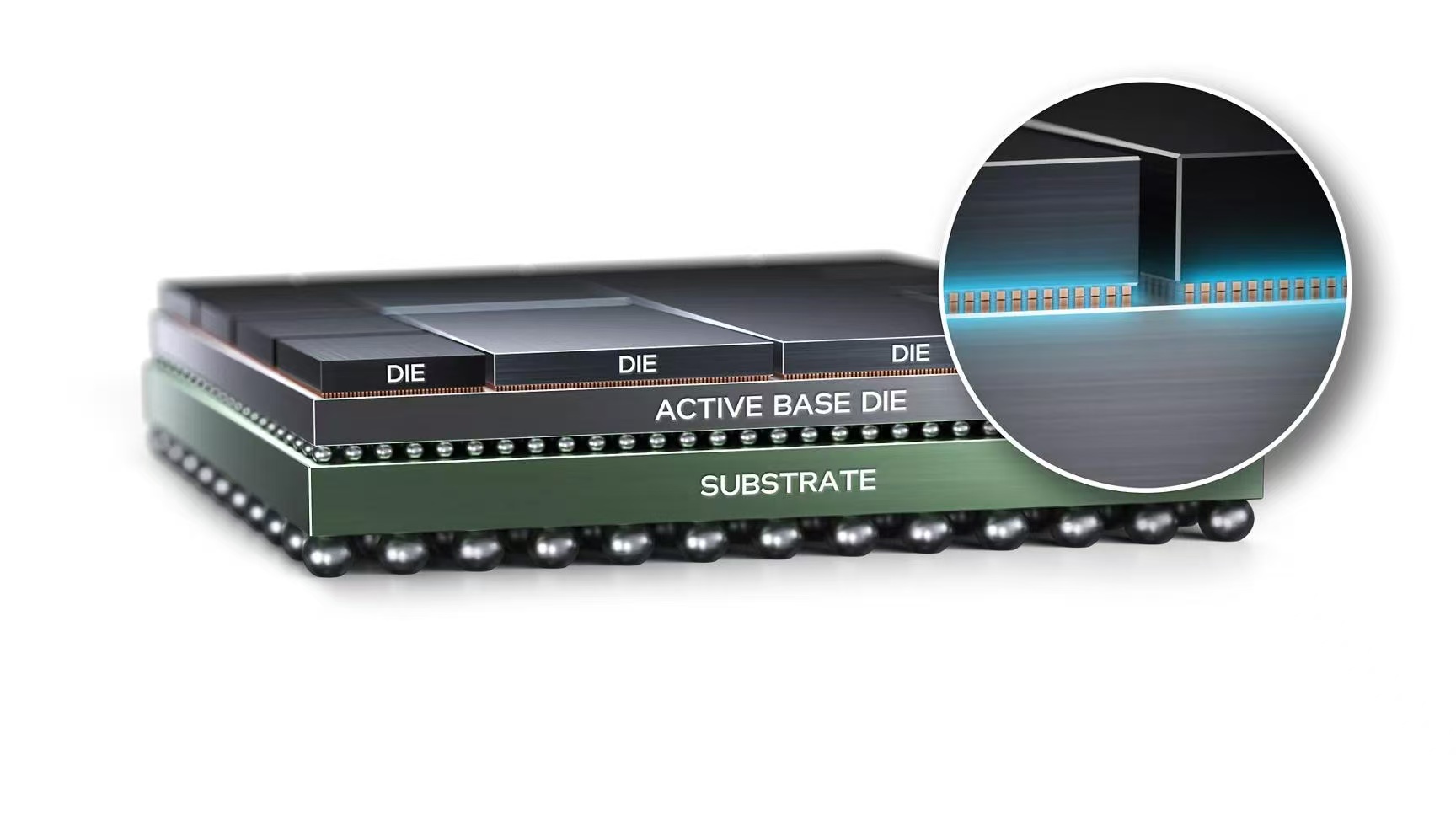

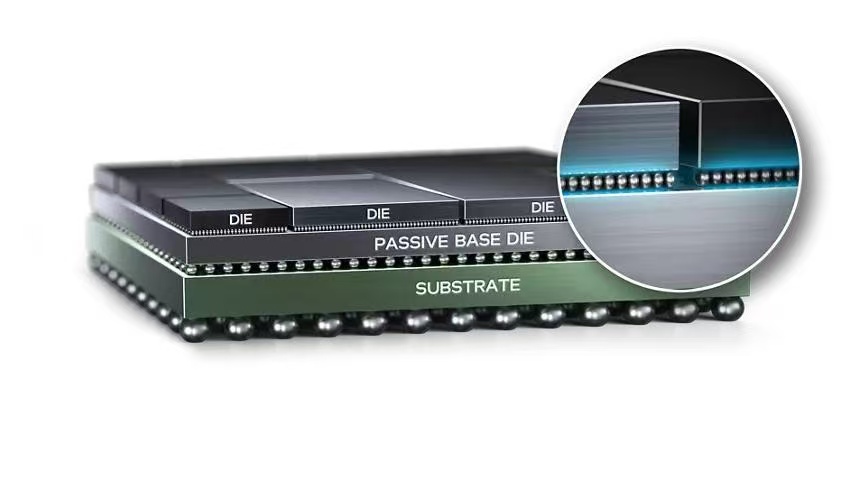

• Foveros-S：标准硅中介层，像大拼图底板，水平拼多颗芯粒，适合高性能场景。

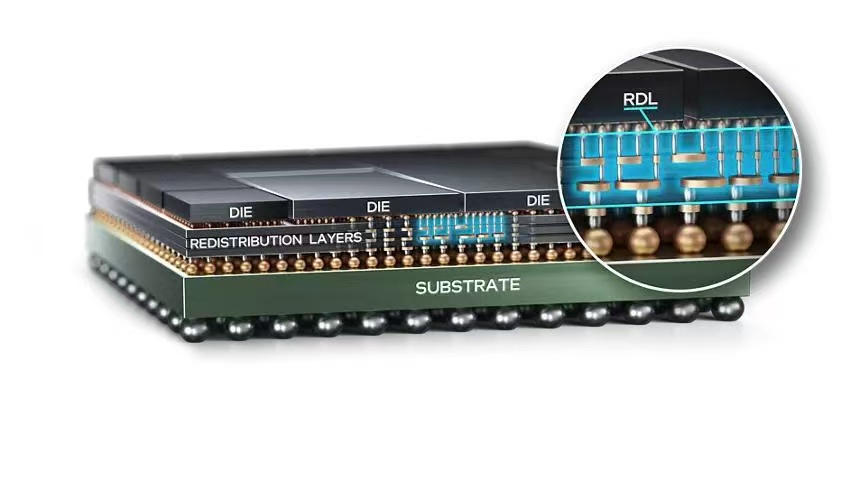

• Foveros-R：柔性重布线层，可自定义“线路”，芯粒位置随便调，成本更低，适合中端产品。

• Foveros Direct：3D堆叠黑科技！不用焊球，直接铜-铜“无缝粘合”，上下叠芯片，连接密度提升10倍，延迟几乎为零。

3. 3.5D封装：EMIB+Foveros，“平面+立体”双剑合璧

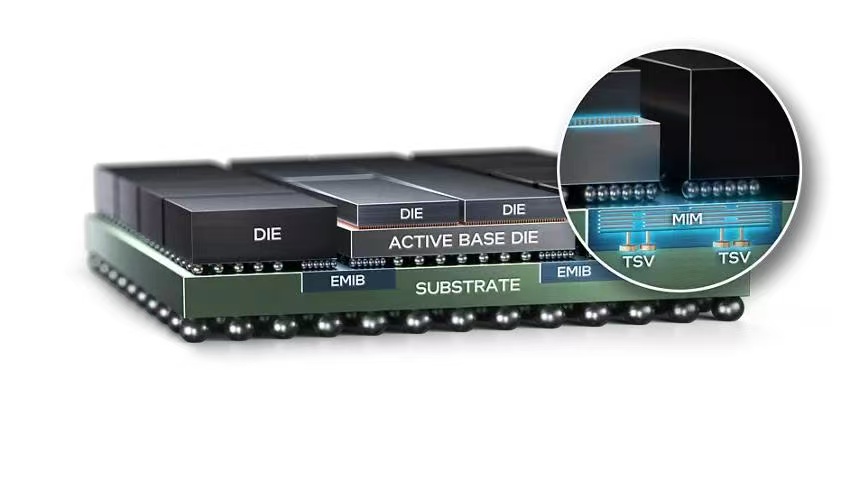

水平用EMIB连、垂直用Foveros叠，打造3.5D超级架构，像盖高楼：一层计算、一层存储、一层接口，空间利用率拉满，性能飙升。

三、通俗比喻：看懂英特尔封装有多强

• 传统封装：单人单间，走路传话，慢、易堵车；

• EMIB（2.5D）：邻居间挖高速地道，直达、快、省钱；

• Foveros Direct（3D）：上下楼打通楼板，面对面说话，光速传输；

• 3.5D：小区+高楼组合，横向连、纵向叠，算力像“城市电网”全覆盖。

四、英特尔封装，改变了什么？

1. 突破制程极限：不用死磕3nm/2nm，靠“拼积木”照样提性能，成本更低；

2. 性能飙升：AI芯片带宽提升5倍、延迟减半，超算、大模型跑得飞快；

3. 灵活定制：像乐高一样自由组合芯粒，客户按需搭“专属芯片”，研发周期缩短一半；

4. 行业标杆：从2017年EMIB量产，到2026年Foveros Direct成熟，英特尔定义了先进封装标准，带动整个行业进入“后摩尔时代”。

五、总结：封装，才是未来芯片的核心

如今，封装不再是配角，而是和制程同等重要的核心技术。英特尔靠EMIB、Foveros、3D堆叠，把芯片从“单一零件”变成“乐高积木”，用“连接”突破物理极限，让算力持续狂奔。

未来，无论是AI大模型、自动驾驶还是超级计算机，背后一定有英特尔先进封装的身影——拼出来的强大，才是真的强大。
