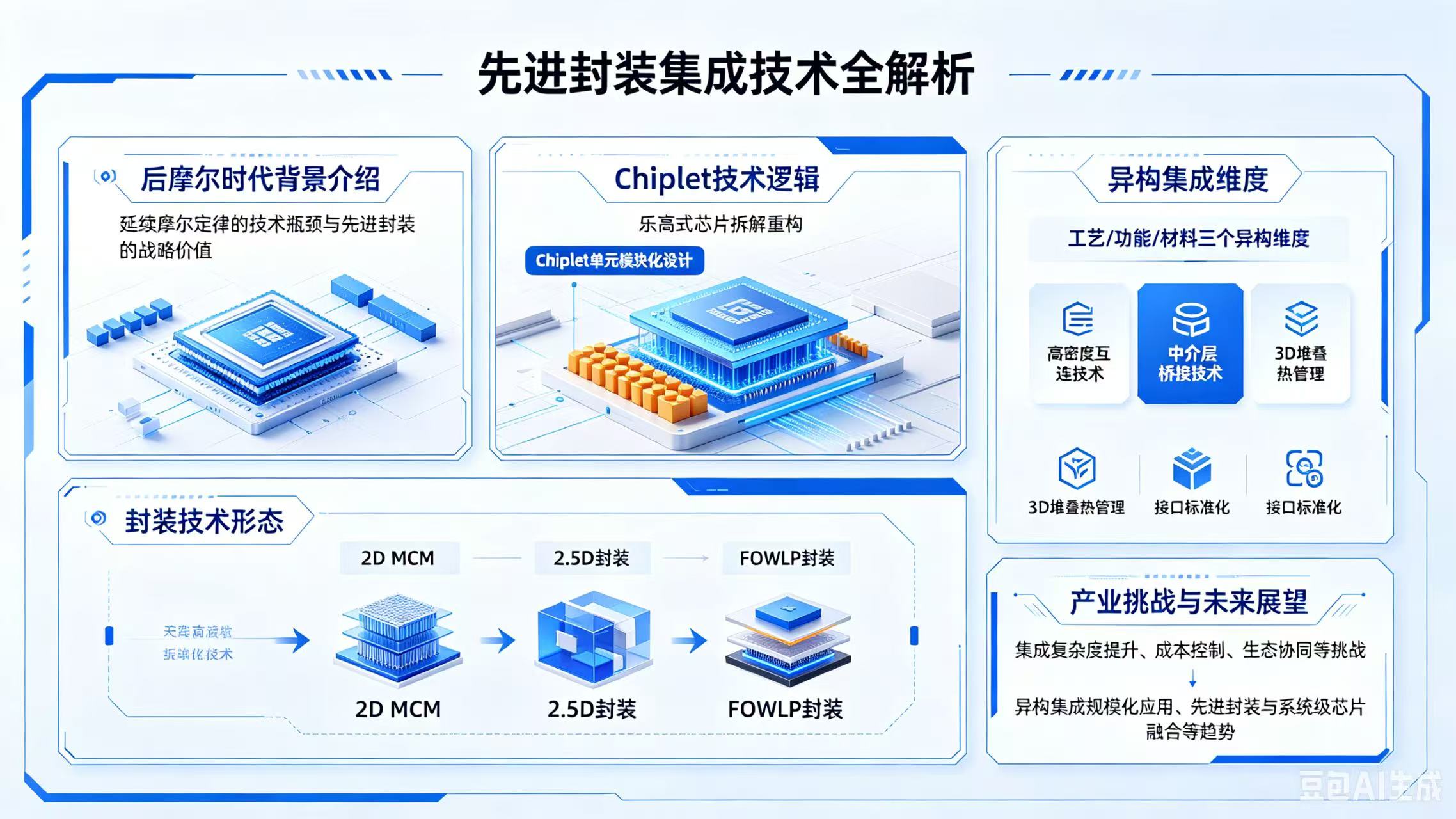

先进封装集成技术全解析
先进封装集成技术全解析：Chiplet与异构集成的技术逻辑与演进路径
一、核心背景：后摩尔时代的必然选择
摩尔定律放缓（制程逼近2nm及以下，物理极限凸显）、单芯片面积受限（光罩尺寸、良率暴跌）、算力需求暴涨（AI/数据中心/自动驾驶），
先进封装（Chiplet+异构集成）成为突破性能、成本、良率瓶颈的核心路径，从“晶体管微缩”转向“系统级集成创新”。
二、Chiplet（芯粒）技术：拆解与重构的“乐高式”芯片
2.1 技术逻辑：化整为零，模块化集成

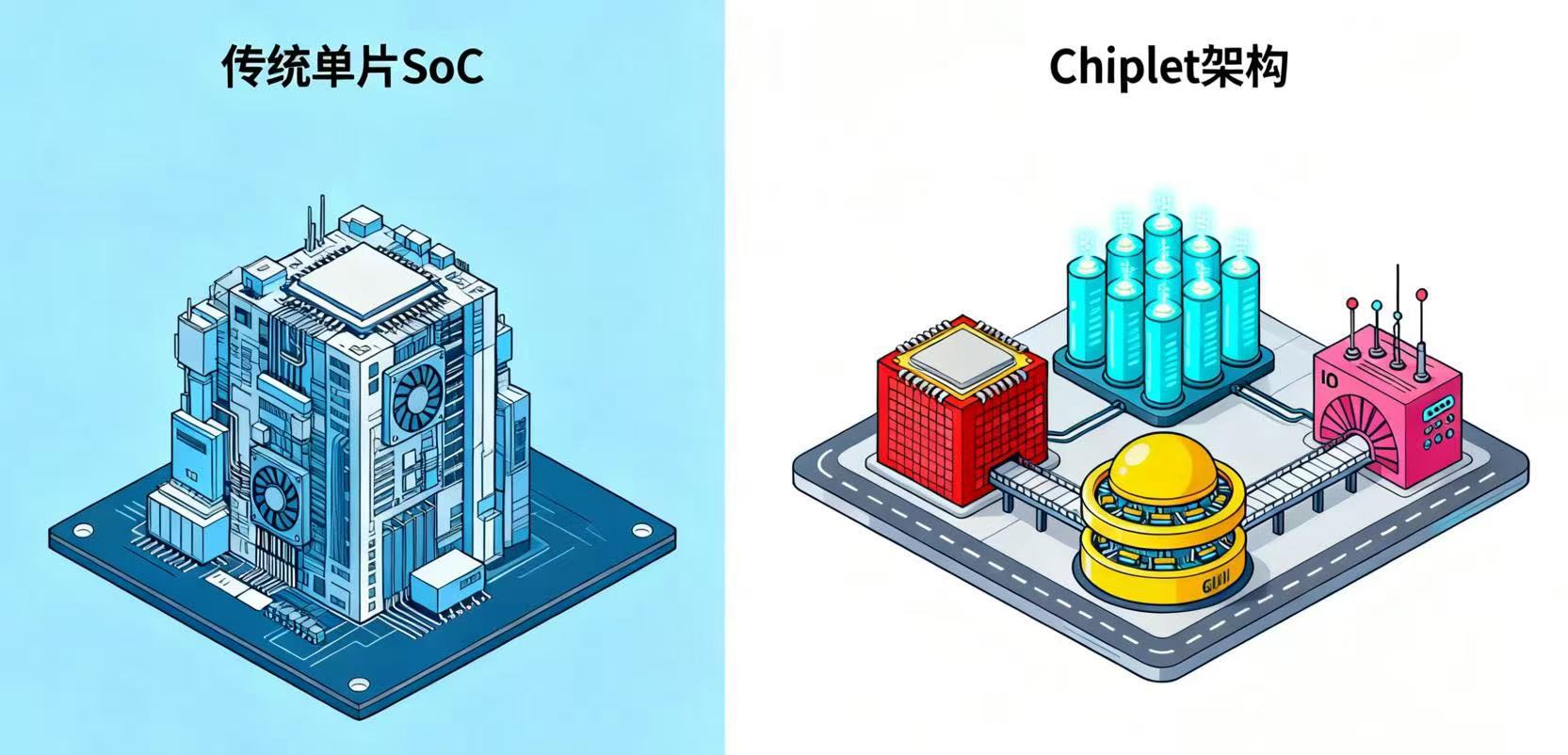

Chiplet定义：将传统单片SoC拆分为多个独立功能小芯片（芯粒）（如CPU/GPU/内存/I/O芯粒），用不同制程制造，再通过先进封装高密度互联，拼成完整系统级芯片。
• 核心价值（四大破局）：
1. 良率跃升：小芯粒（<200mm²）良率90%+，大SoC（>800mm²）良率不足50%，成本降低50%-70%。
2. 工艺自由：计算芯粒用3/5nm，I/O/模拟用12/28nm，存储用成熟制程，按需选工艺，性能成本最优。
3. 模块复用：同一芯粒（如Zen4 CPU）可搭配不同I/O/存
储芯粒\，快速衍生多型号，缩短研发周期。
4. 带宽突破：芯粒间互连带宽达TB/s级（远超传统PCB的GB/s级），满足AI高带宽需求。
2.2 主流技术形态（按集成维度）
1）2D MCM（多芯片模组，初代Chiplet）
• 结构：多颗芯粒并排贴在普通基板（PCB/陶瓷），引线键合或倒装互联。
• 特点：低成本、低带宽（20-50GB/s）、长延迟，适用于低端服务器/消费电子（如早期AMD EPYC Naples）。

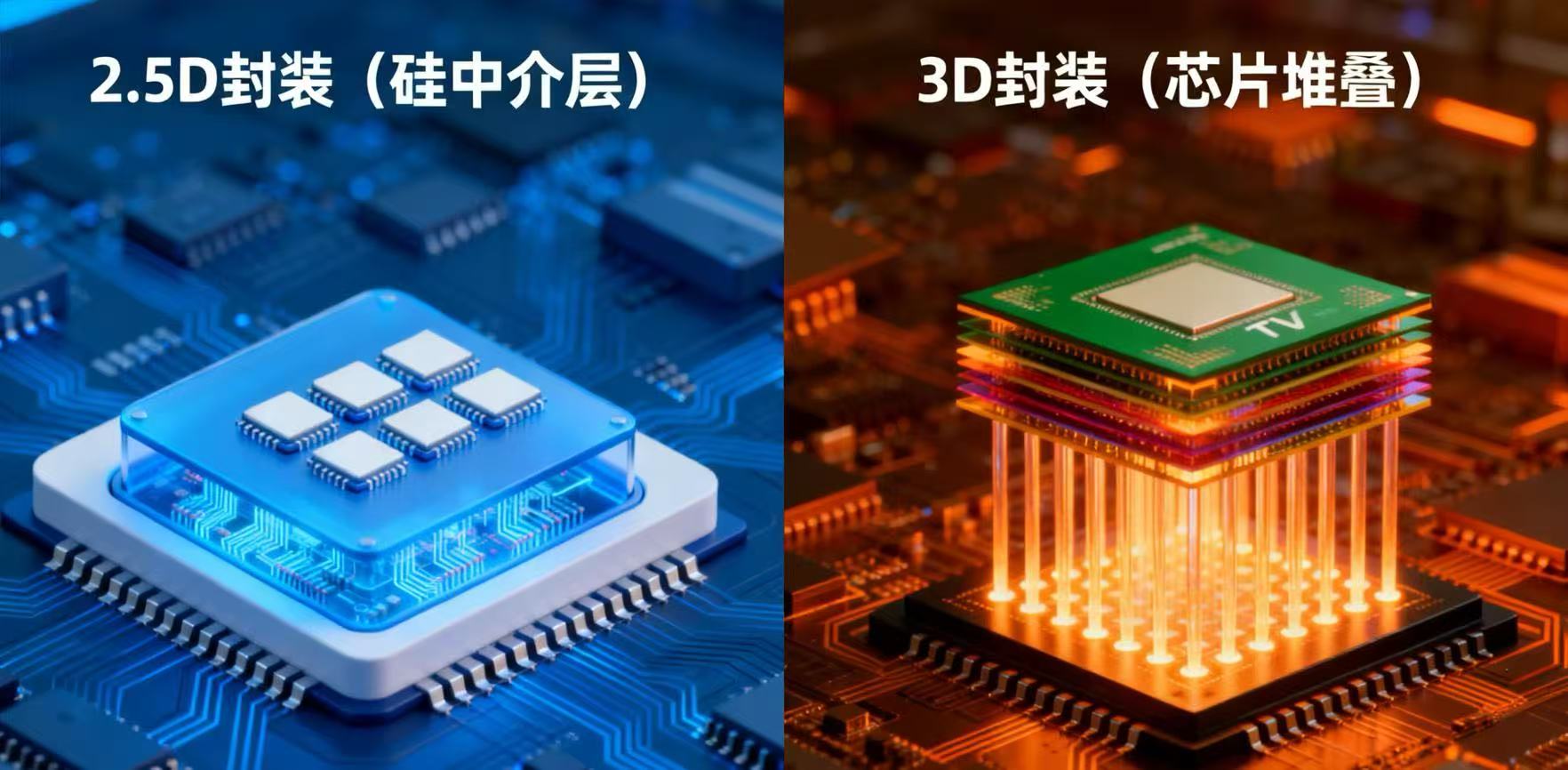

2）2.5D封装（硅中介层，当前主流）
• 结构：芯粒贴在硅中介层（含TSV硅通孔），中介层高密度布线互连，再连基板。
• 特点：高带宽（1.2TB/s）、低延迟、散热好，适配GPU/FPGA/AI芯片（台积电CoWoS、AMD Instinct MI100）。
3）3D封装（垂直堆叠，下一代核心）
• 结构：芯粒垂直堆叠（逻辑+内存/逻辑+逻辑），TSV/混合键合直接互连，信号垂直传输。
• 特点：带宽最高、延迟最低、面积最小，挑战是散热与良率（英特尔Foveros、三星X-Cube、AMD 3D V-Cache）。
4）FOWLP/FO-PLP（扇出型封装，低成本高性能）
• 结构：无中介层，芯粒直接嵌入重新分布层（RDL），扇出布线互联，成本低于2.5D。
• 特点：平衡性能与成本，适合中高端Chiplet（如苹果A系列、部分AI推理芯片）。
2.3 演进路径：从分立到融合，从同构到异构
阶段1：雏形期（1980s-2010s）——2D MCM
• 技术：多芯片基板集成，互连稀疏、带宽低。
• 代表：早期服务器CPU、手机基带芯片。
阶段2：成长期（2010s-2020s）——2.5D+Chiplet概念爆发
• 技术：硅中介层成熟，Chiplet架构提出，AMD率先商用（Zen2/Zen3）。
• 代表：AMD EPYC、英伟达A100、台积电CoWoS。
阶段3：成熟期（2020s-2030s）——3D+异构集成+标准化
• 技术：混合键合（Hybrid Bonding）普及，间距缩至<1μm；UCIe等接口标准化；逻辑/内存/光电子异构融合。
• 代表：AMD Zen4（3D V-Cache）、英特尔Foveros、苹果M系列Ultra。
阶段4：未来（2030s+）——光电集成+材料创新
• 技术：光互连替代部分电互连，带宽突破10TB/s；硅+氮化镓/碳化硅等新材料异构集成。
三、异构集成技术：跨工艺/材料/功能的系统融合
3.1 技术逻辑：突破单一芯片边界，多维异构协同
异构集成定义：在同一封装内，集成不同工艺节点、不同材料体系、不同功能类型的芯片/器件（如逻辑+存储、硅+光电子、CMOS+GaN），实现“1+1>2”的系统性能。
• 三大异构维度：
1. 工艺异构：5nm逻辑+28nm模拟+14nm存储，规避先进工艺成本。
2. 功能异构：CPU+GPU+HBM+AI加速器+光模块，算力/带宽/能效最优。
3. 材料异构：硅（CMOS）+氮化镓（功率）+铟磷（光电子），突破硅基物理极限。
3.2 核心技术体系（支撑异构集成的关键）
1）高密度互连技术
• 微凸点（Micro Bump）：间距50-100μm，2.5D主流，带宽TB/s级。

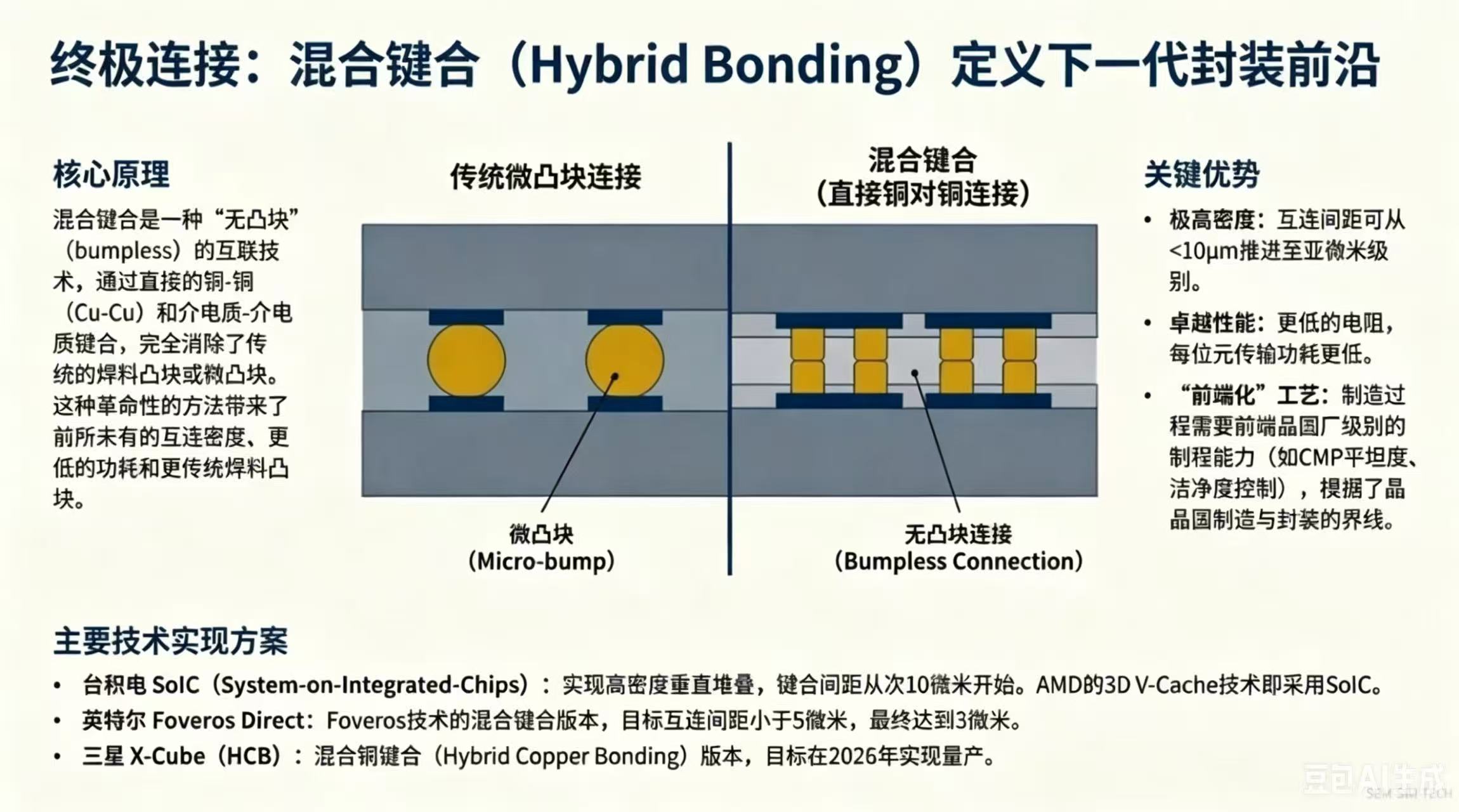

• 混合键合（Hybrid Bonding）：间距<1μm，无凸点，直接铜-铜键合，3D核心，带宽最高、延迟最低（台积电SoIC、英特尔Foveros Direct）。
2）中介层/桥接技术
• 硅中介层（Si-Interposer）：2.5D核心，高密度TSV/RDL，互连密度10^4 I/O/mm²。
• RDL中介层（无硅）：FOWLP用，成本低，互连密度10^3 I/O/mm²。
• EMIB（嵌入式硅桥）：英特尔专利，局部高密度互连，成本低于全硅中介层。
3）3D堆叠与热管理
• TSV（硅通孔）：垂直互连，缩短信号路径，3D必备。
• 热管理：微流控散热、热界面材料优化、芯粒分区散热，解决堆叠过热瓶颈。
4）接口标准化（生态关键）
• UCIe（Universal Chiplet Interconnect Express）：2022年发布，AMD/英特尔/台积电/英伟达联合制定，芯粒间高速互连标准，带宽1.5TB/s，支持跨厂商互操作。
• 其他：PCIe 6.0、CXL 3.0（芯片-内存互连）、BoW（带宽优化接口）。
3.3 演进路径：从芯片级到材料级，从电互联到光互联
1）芯片级异构（2020s，当前主流）
• 集成：不同功能/工艺芯粒（如CPU+HBM、GPU+AI加速器）。
• 技术：2.5D+微凸点，UCIe初步普及。
• 代表：AMD MI300（5nm GPU+6nm I/O+4nm逻辑）、英伟达Grace Hopper。
2）器件级异构（2025-2030，商业化初期）
• 集成：同一芯片内不同器件（如硅CMOS+GaN晶体管、硅光+逻辑）。
• 技术：3D混合键合，间距<500nm，热管理优化。
• 场景：AI芯片、5G/6G射频、自动驾驶域控制器。
3）材料级异构（2030s+，未来核心）
• 集成：不同半导体材料（硅+碳化硅+铟磷+二维材料）。
• 技术：异质外延、键合技术突破，光互连替代电互连。
• 场景：超高速光计算、量子计算接口、极端环境电子设备。
四、Chiplet与异构集成的关系：互补共生，深度融合
• Chiplet是异构集成的核心载体：Chiplet的模块化架构天然支持不同芯粒的异构组合，是异构集成最成熟的实现方式。
• 异构集成是Chiplet的价值延伸：Chiplet初期以同构芯粒（如多个CPU核心）为主，异构集成（逻辑+存储+光电子）进一步释放Chiplet的性能潜力。
• 共同目标：突破摩尔定律限制，用“系统集成”替代“晶体管微缩”，实现算力、带宽、能效的指数级提升。
五、产业挑战与破局方向
5.1 核心挑战
1. 互连瓶颈：带宽需求超10TB/s，电互连逼近物理极限，延迟与散热矛盾突出。
2. 标准化不足：UCIe生态待完善，跨厂商芯粒互操作难，接口/测试/封装标准不统一。
3. 成本与良率：2.5D/3D封装成本高（占芯片总成本30%-50%），堆叠良率控制难。
4. 设计与测试复杂：多芯粒协同设计、信号完整性仿真、跨工艺测试验证难度大。
5.2 破局方向
1. 技术突破：混合键合普及、光互连集成、低成本中介层（如玻璃中介层）研发。
2. 生态共建：UCIe/CXL标准化推进，KGD（已知良率裸片）芯粒库建设，降低设计门槛。
3. 成本优化：FOWLP/FO-PLP替代部分2.5D，成熟工艺复用，规模化生产降本。
4. 协同创新：设计-制造-封装-测试全产业链协同，开发Chiplet专用EDA工具与测试方案。
六、未来展望：先进封装定义下一代芯片
• 短期（2025-2027）：2.5D+Chiplet主流，UCIe生态成熟，3D混合键合小规模商用，AI/数据中心芯片率先普及。
• 中期（2028-2030）：3D异构集成成为高端芯片标配，逻辑+内存+光电子融合，光互连技术突破，成本下降50%+。
• 长期（2030s+）：材料级异构集成普及，硅基与非硅基材料融合，光电量子集成萌芽，先进封装从“芯片封装”升级为“系统制造”核心。
