了解芯片封装
一、封装基础概念
1. 封装是什么？
芯片封装是半导体制造的后道工序，是给晶圆切割后的裸片（Die）穿上“防护衣”，并建立芯片与外部电路连接的关键环节。

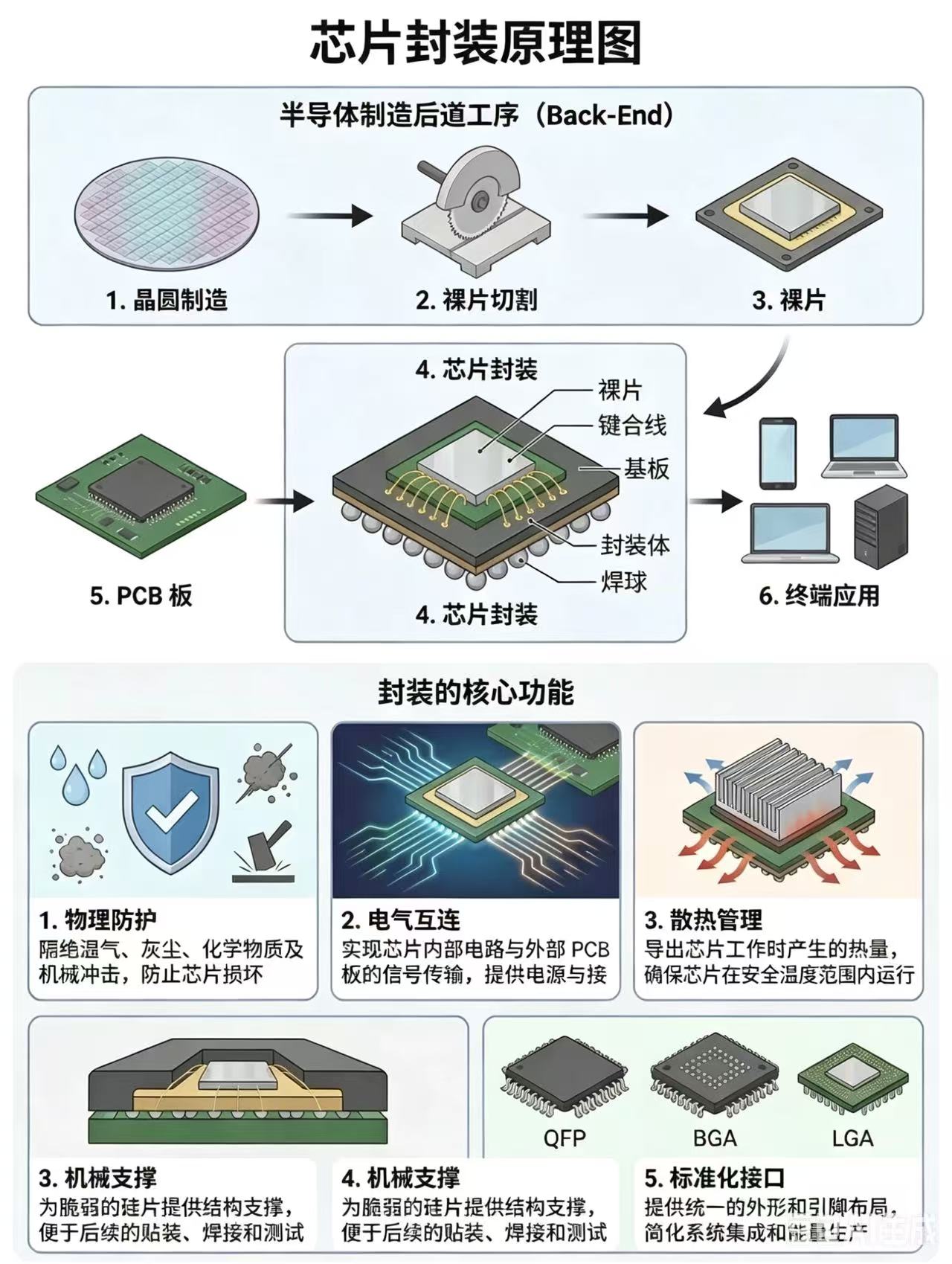

2. 从晶圆到终端的完整流程
1. 晶圆制造 → 2. 裸片切割 → 3. 裸片（Die） → 4. 芯片封装 → 5. 焊接到PCB板 → 6. 终端应用（手机/电脑/服务器等）3. 封装的5大核心功能
功能 核心作用
物理防护 隔绝湿气、灰尘、化学腐蚀和机械冲击，保护脆弱硅片
电气互连 实现芯片内部电路与外部PCB的信号传输，提供电源/接地通路
散热管理 导出芯片工作热量，避免过热导致性能下降或损坏
机械支撑 为硅片提供结构支撑，便于后续贴装、焊接和测试
标准化接口 提供统一的外形和引脚布局，简化系统集成与批量生产

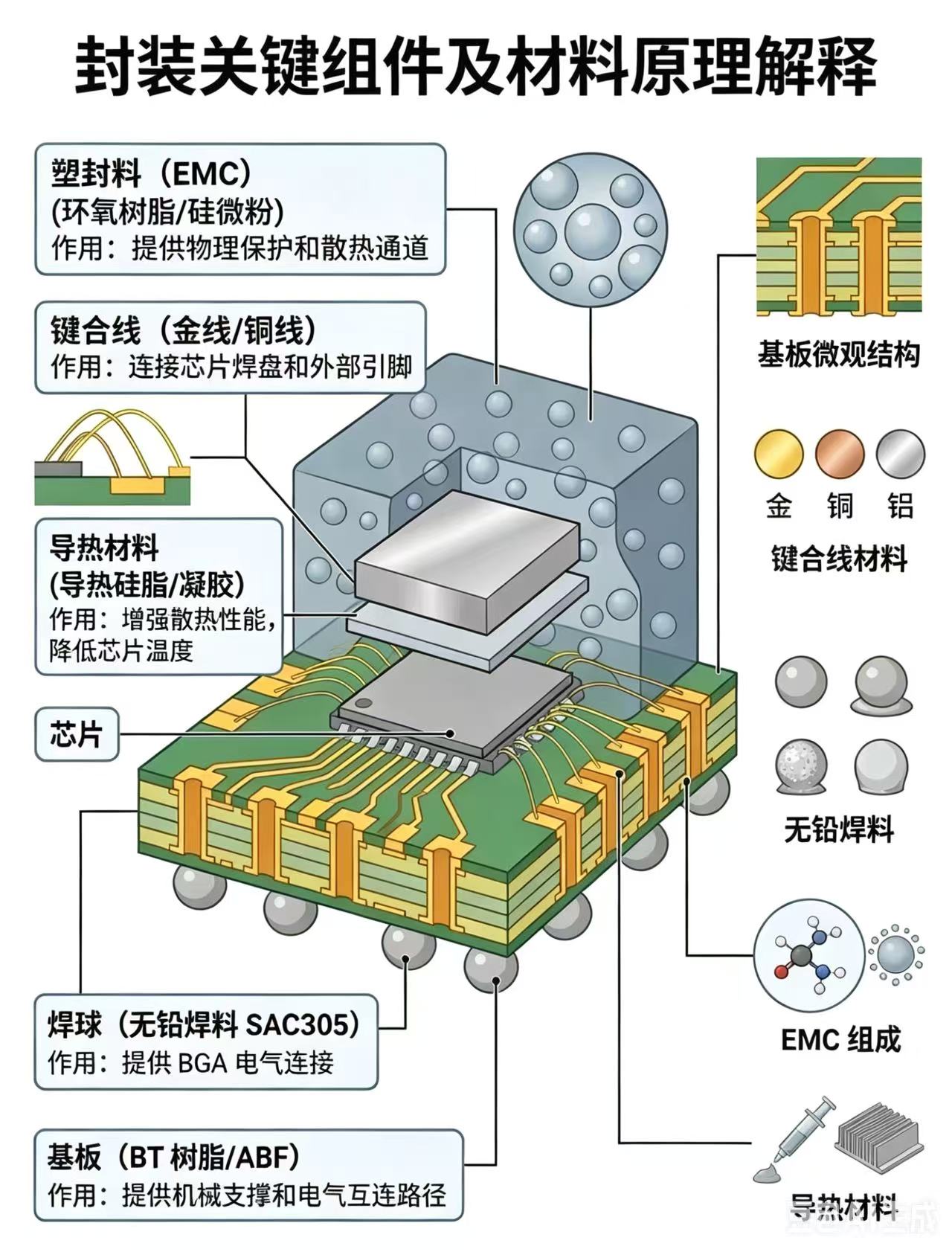

二、封装关键组件与材料
组件/材料 核心作用 常见类型/材料
芯片（Die） 核心功能单元，晶圆切割后的裸片 -
基板 提供机械支撑和电气互连路径 BT树脂/ABF基板
键合线 连接芯片焊盘和外部引脚，实现电信号传输 金线、铜线、铝线
塑封料（EMC） 物理保护，同时辅助散热 环氧树脂+硅微粉
导热材料 增强散热性能，降低芯片温度 导热硅脂、凝胶
焊球 提供BGA封装的电气连接 无铅焊料（如SAC305）

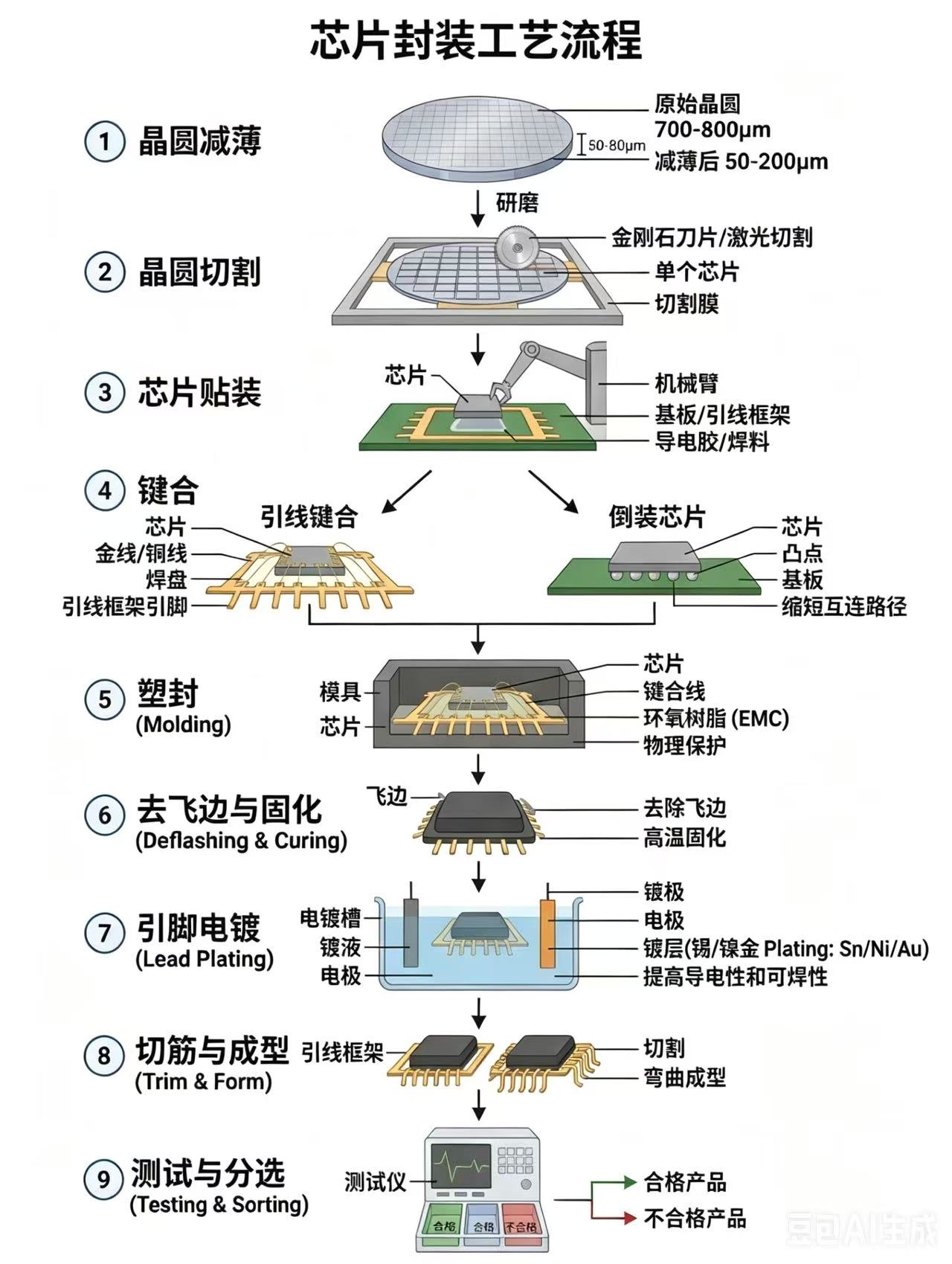

三、芯片封装工艺流程（9步）
1. 晶圆减薄：通过研磨将原始晶圆从700-800μm减薄至50-200μm，为后续切割和散热做准备。
2. 晶圆切割：用金刚石刀片或激光，将晶圆分割成单个裸片（Die）。
3. 芯片贴装：用机械臂将裸片固定到基板/引线框架上，使用导电胶或焊料固定。
4. 键合：
◦ 引线键合：用金线/铜线连接芯片焊盘和引脚，工艺成熟
◦ 倒装芯片：直接用芯片凸点和基板连接，路径更短、性能更好
5. 塑封（Molding）：用环氧树脂（EMC）将芯片和键合线包裹起来，提供物理保护。
6. 去飞边与固化：去除塑封过程中多余的材料，同时高温固化环氧树脂。
7. 引脚电镀：在引脚上镀锡/镍金（Sn/Ni/Au），提高导电性和可焊性。
8. 切筋与成型：将引线框架上的成品切割分离，并将引脚弯曲成最终形状。
9. 测试与分选：通过测试仪筛选合格/不合格产品，合格品进入市场。

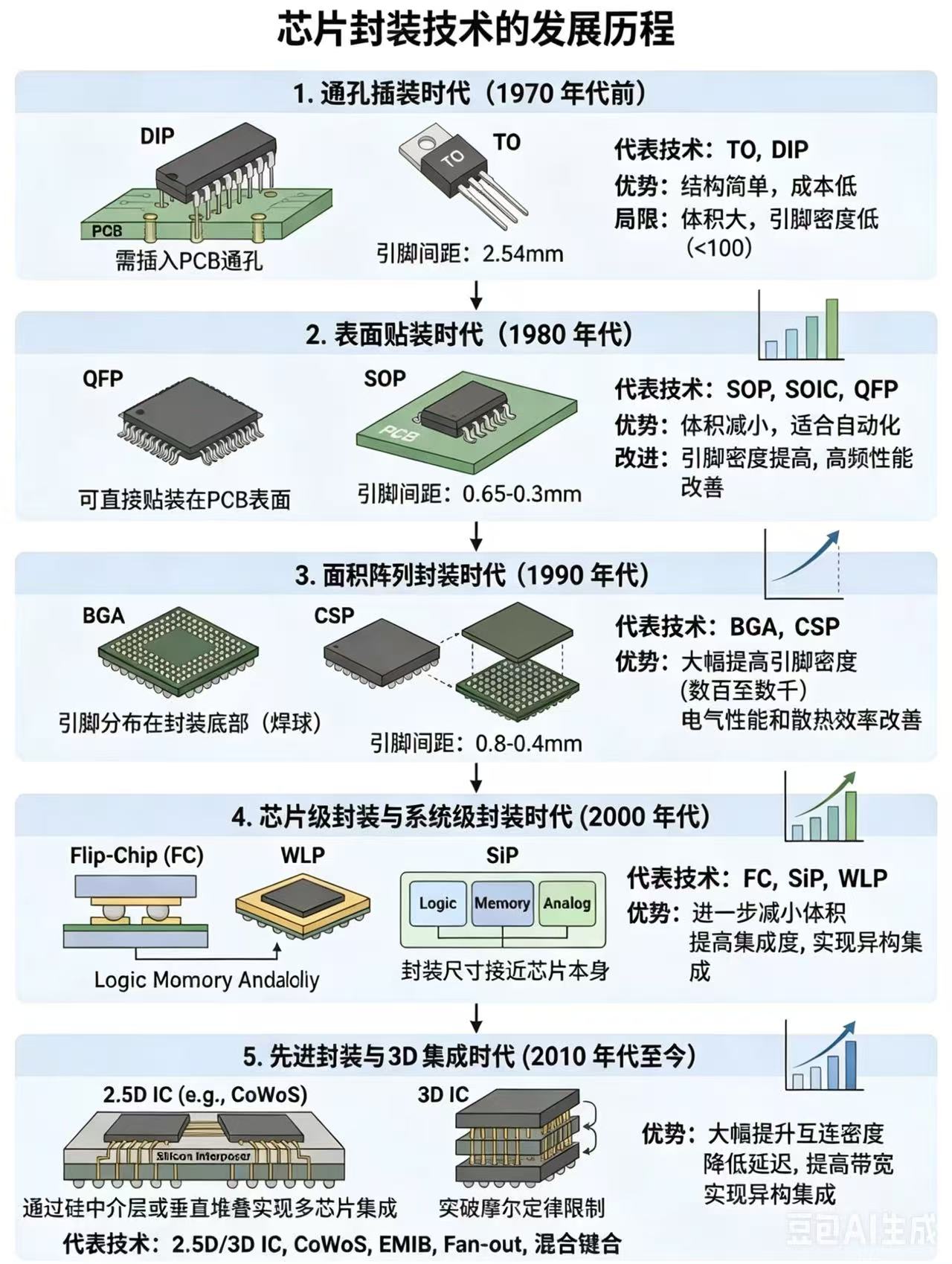

四、封装技术的5代演进
时代 时间 代表技术 核心特点
1. 通孔插装时代 1970年代前 TO、DIP 引脚插入PCB通孔，结构简单、成本低；但体积大、引脚密度低（<100）
2. 表面贴装时代 1980年代 SOP、SOIC、QFP 直接贴装在PCB表面，体积缩小、适合自动化；引脚密度和高频性能提升
3. 面积阵列封装时代 1990年代 BGA、CSP 引脚分布在封装底部（焊球），引脚间距缩小到0.8-0.4mm，引脚密度大幅提升，散热和电气性能改善
4. 芯片级/系统级封装时代 2000年代 FC、SiP、WLP 封装尺寸接近芯片本身，进一步减小体积，提高集成度，实现异构集成
5. 先进封装与3D集成时代 2010年代至今 2.5D/3D IC、CoWoS、EMIB、Fan-out、混合键合 大幅提升互连密度，降低延迟，提高带宽，突破摩尔定律限制，
实现多芯片集成
