你有没有想过，手机、AI服务器里的芯片，为啥能越来越小、越来越强？核心秘密之一，就是先进封装——简单说，就是把不同功能的芯片，

像搭积木、叠罗汉一样，高效“粘”在一起，让它们跑得更快、功耗更低。而三星，正是这场“芯片堆叠大赛”里的全能型选手！

一、为啥先进封装这么火？“摩尔定律”慢了，封装来补位

以前芯片靠“缩小尺寸”提性能（摩尔定律），现在晶体管快缩到极限，再缩小又难又贵。于是行业换了思路：不硬缩尺寸，靠“抱团”变强—

—把CPU、GPU、HBM高带宽内存这些不同芯片，用先进封装“凑”得极近，数据跑的距离变短，速度直接起飞，功耗还能降。

这就是“后摩尔时代”的核心玩法，而三星，早早盯上了这块“大蛋糕”，还手握别人没有的优势：全球唯一同时搞定内存、代工、封装全产业链的厂商！

二、三星的三大“王牌封装技术”，一看就懂

三星把先进封装技术打包成I-Cube、X-Cube、SAINT三大系列，分别对应2.5D、3D和存储-逻辑协同封装，通俗讲就是“横着拼”“竖着叠”“内存焊一起”。

1. I-Cube：2.5D封装，芯片“横着排排坐”

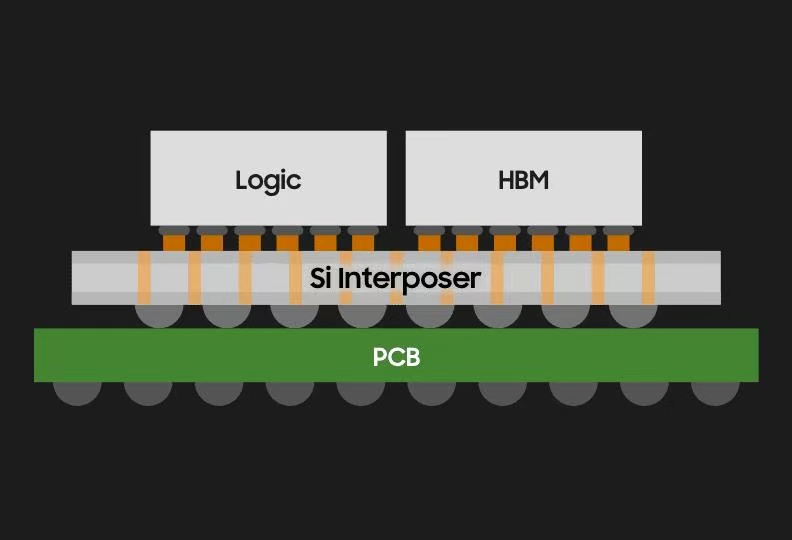

I-Cube是三星的2.5D技术，核心是硅中介层（Si Interposer）——像一块“超级电路板”，把GPU、HBM内存等芯片平铺在上面，再一起接到主板。

• 优点：芯片之间距离极近，数据传输带宽拉满，散热好控制；

• 用途：AI服务器、高端显卡，比如搭配HBM3内存，带宽能到1TB/s，是普通DDR5内存的几百倍。

2. X-Cube：3D封装，芯片“竖着叠罗汉”

X-Cube是三星的3D技术，直接把芯片垂直堆叠，上下芯片面对面“贴”着，用极细的线路连接。

分两种玩法：

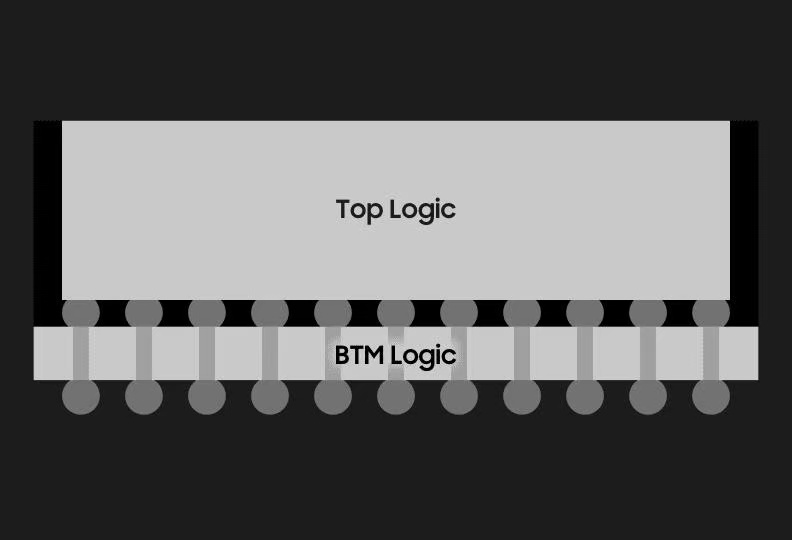

• 凸点连接（Bump）：成熟便宜，适合中高端手机、平板；

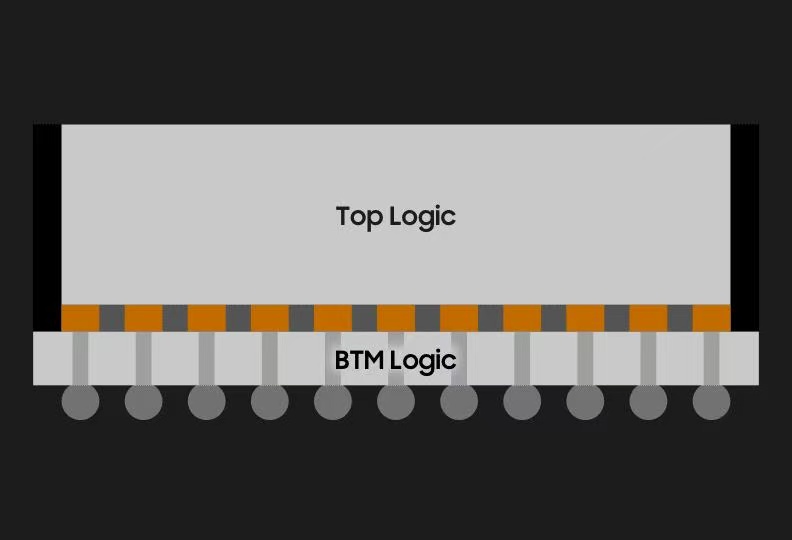

• 混合键合（Hybrid Bonding）：不用凸点，直接铜对铜“焊死”，连接密度翻几倍，散热更好，是未来AI芯片的主流。

简单说：I-Cube是“横向扩容”，X-Cube是“纵向拔高”，让芯片在更小体积里塞更多功能。

3. SAINT：存储+逻辑“焊死”，AI专属“超级组合”

这是三星的杀手锏技术，全称“Storage and Logic Integration”，专门解决AI芯片的“内存墙”问题——AI算得快，但内存数据跟不上，就像跑车配小油箱。

SAINT分三款：

• SAINT-S：叠SRAM缓存，手机、平板常用；

• SAINT-L：叠逻辑芯片，提升算力密度；

• SAINT-D：王炸！ 把HBM内存直接垂直叠在CPU/GPU上面，不用硅中介层，结构更简单、速度更快、成本更低。

三、三星的“隐藏大招”：V-die直立技术，颠覆传统

除了三大王牌，三星还在憋一个超级大招——V-die。

传统芯片都是“平躺”，V-die直接让芯片90度直立，像书架上的书一样排列：

• 连接数从2000个飙升到20000个（10倍）；

• 带宽提升4倍，延迟大幅降低；

• 不占额外面积，散热还能直接液冷。

这项技术已被2026年IEEE VLSI研讨会接收，今年6月将正式亮相，有望彻底改写AI芯片的封装格局。

四、三星凭啥这么强？全产业链+战略加码

1. 全栈优势：自己造HBM内存、自己做芯片代工、自己搞封装，从设计到量产一条龙，优化更到位、成本更低；

2. 战略重视：2022年底专门成立AVP先进封装团队，把封装提到战略高度，快速响应客户定制需求；

3. 技术协同：内存（HBM）+代工（先进工艺）+封装（I/X/SAINT）深度绑定，给客户提供“一站式”AI芯片解决方案。

五、总结：三星的“封装野心”，不止于芯片

对三星来说，先进封装不只是“把芯片叠起来”，更是后摩尔时代的核心竞争力——靠I-Cube、X-Cube、SAINT三大技术，加上V-die黑科技，

打通内存、算力、封装的壁垒，目标很明确：在AI芯片领域，和台积电正面竞争，成为全球先进封装的“领头羊”。

未来，不管是手机、AI服务器还是自动驾驶汽车，里面的芯片很可能都藏着三星先进封装的“黑科技”——小小的堆叠，藏着改变世界的力量！
