先进封装技术解读｜台积电：芯片界的“超级建筑师”
当手机越用越流畅、AI大模型飞速运转、游戏显卡算力狂飙，背后都藏着台积电的“隐藏王牌”——先进封装技术。
如果说芯片制程是“微观雕刻艺术”，那先进封装就是“芯片超级建筑师”，把一颗颗小芯片拼成算力怪兽，让性能飙升、功耗暴跌，撑起AI时代的算力半壁江山！
一、为啥先进封装这么重要？
传统芯片像“单打独斗”的全能选手，既要算得快，又要存得多，还得体积小，越往后越难突破物理极限（摩尔定律放缓）。
先进封装则换了思路：化整为零，积木式组合！把芯片拆成计算、存储、通信等“小积木”，再用特殊技术紧紧“粘”在一起，既保留各自优势，又能高速协作，实现“1+1>2”的效果。
而台积电，就是把这门“积木艺术”玩到极致的大师，靠3DFabric® 技术体系，牢牢锁住全球高端AI芯片、高端手机芯片的封装市场。
二、台积电三大王牌封装技术，通俗看懂

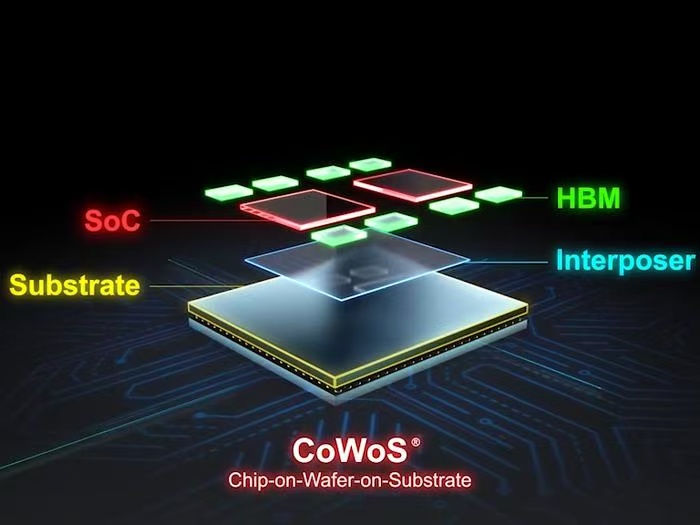

1. CoWoS：AI芯片的“超级高速路”（2.5D封装）
CoWoS（Chip on Wafer on Substrate）是台积电的“成名绝技”，堪称AI芯片的专属“豪华别墅”。

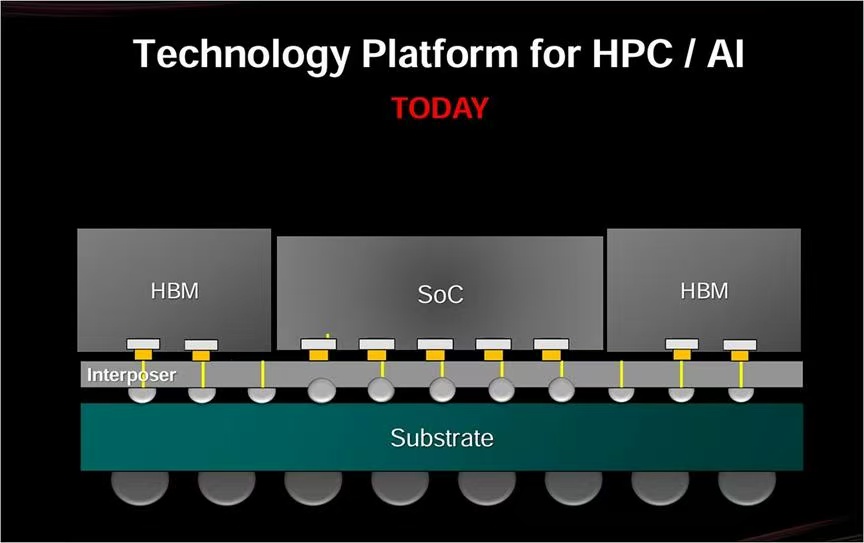

• 核心原理：用一块超薄硅片当“超级电路板”（硅中介层），把GPU、HBM高带宽内存等芯片并排铺在上面，再用纳米级线路连接。
• 通俗比喻：传统封装芯片间通讯像“走乡间小路”，慢又卡；CoWoS直接修了“双向100车道高速路”，
信号传输距离缩到微米级，延迟几乎为零，带宽直接拉满（比如英伟达H100显卡靠它实现5.3TB/s的内存带宽）。
• 应用场景：英伟达H100/H200、AMD MI300等顶级AI显卡，全靠CoWoS“续命”。
2. SoIC：芯片堆叠的“叠罗汉大师”（3D封装）
如果说CoWoS是“平面高速路”，那SoIC（System on Integrated Chips）就是“立体摩天大楼”，台积电最顶尖的3D封装技术。
• 核心原理：不用传统焊球，直接把芯片“面对面”或“面对背”垂直堆叠，像叠罗汉一样，芯片间间距缩到6微米（未来还要压到4.5微米），互连密度飙升。
• 通俗比喻：把“高速路”改成“垂直电梯”，芯片上下直接连通，数据传输更快、功耗更低，还能缩小芯片体积。
• 应用场景：AMD高端处理器、苹果A系列芯片，还有未来AI芯片的“内存堆叠”，全靠它提升算力密度。
3. InFO：手机芯片的“性价比之王”
InFO（Integrated Fan-Out）是台积电为手机、平板等移动设备量身打造的“轻量封装”，主打“小、薄、省成本”。
• 核心原理：不用硅中介层，直接在晶圆上做重布线层，把芯片引脚“扇出”扩大，既能缩小芯片面积，又能降低成本。
• 通俗比喻：给手机芯片“瘦身+减负”，让手机更轻薄、散热更好，还能控制成本，堪称移动芯片的“性价比首选”。
• 应用场景：苹果A系列、联发科天玑系列等主流手机芯片，都离不开InFO技术。

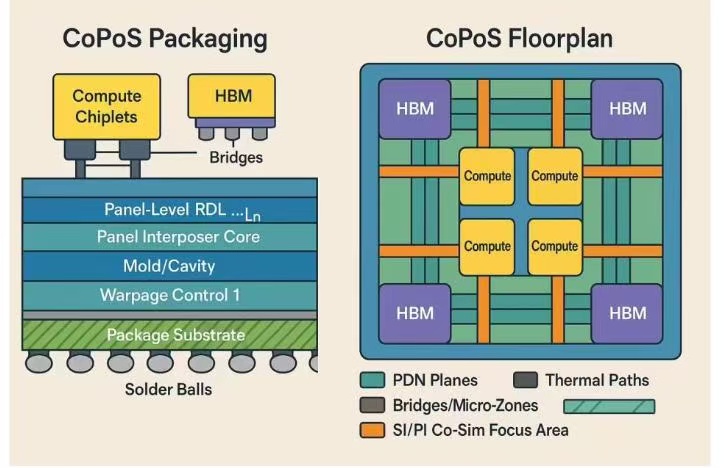

三、下一代黑科技：CoPoS，“变圆为方”突破极限
AI芯片越来越大，传统CoWoS用圆形晶圆做基底，面积受限、成本高，还容易翘曲。
台积电祭出CoPoS（Chip-on-Panel-on-Substrate） 大招：把圆形晶圆换成方形大面板！
• 材料利用率翻倍，产能大幅提升，成本下降；
• 面板尺寸更大，能装下更多、更大的芯片，适配未来超大AI芯片需求。
目前已启动试产，预计2028年量产，英伟达或将成为首批客户。
四、台积电凭啥垄断先进封装？
1. 技术壁垒高：从2011年推出CoWoS，到现在3DFabric全栈布局，技术迭代快，专利多，对手难追赶；
2. 产能独占：全球高端CoWoS产能几乎被台积电垄断，英伟达、AMD、苹果等巨头排队下单，有钱也难抢产能；
3. 全栈整合能力：既能做3nm、2nm先进制程，又能做顶级封装，“制程+封装”强强联合，性能最大化。

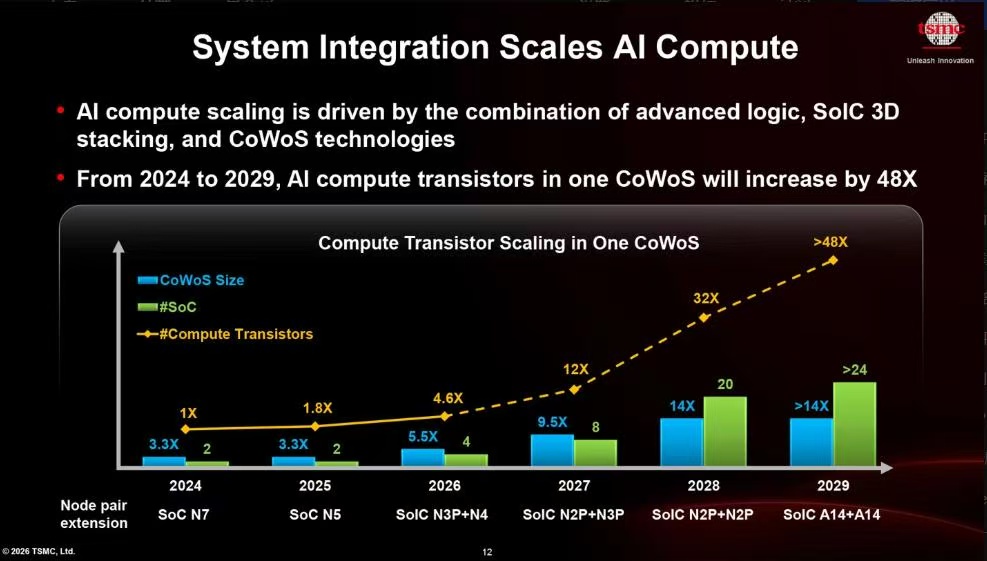

五、总结：先进封装，台积电的“第二护城河”
在摩尔定律放缓的今天，先进封装已经和先进制程平起平坐，成为台积电的第二护城河。
从手机芯片的轻薄高效，到AI显卡的算力狂飙，再到未来超大模型的性能突破，台积电用CoWoS、SoIC、InFO三大王牌，
加上下一代CoPoS黑科技，牢牢掌控先进封装话语权，持续为全球芯片产业注入“芯”动力！
