一、Chiplet是什么？把“巨无霸”拆成“小能手”

传统芯片（SoC）是全家住一间大平层：计算核心、存储、接口、信号处理全挤在同一块硅片上，用最先进的3nm、5nm工艺一次性造完。

但大芯片毛病多：

• 面积越大，制造越容易出瑕疵，良率低、成本飙涨

• 所有功能被迫用同一种工艺，浪费又不匹配（比如I/O接口根本不需要顶尖制程）

• 设计难度爆炸，研发周期越来越长

Chiplet直接换思路：分而治之

把一个大系统拆成多个功能专一的小芯片（芯粒）：

• 有的专管高速计算（CPU/GPU芯粒）

• 有的负责数据存储（HBM存储芯粒）

• 有的做输入输出（I/O接口芯粒）

• 有的处理AI运算（NPU芯粒）

再用先进封装技术把它们“粘”在一起，变成一个完整的超级芯片——就像乐高积木，不同零件拼出任意造型！

二、怎么拼？3种封装“黑魔法”

想让小芯粒完美协同，靠的是2D、2.5D、3D三种封装绝技，连接密度和难度逐级升级。

1. 2D封装：并排坐的“小伙伴”

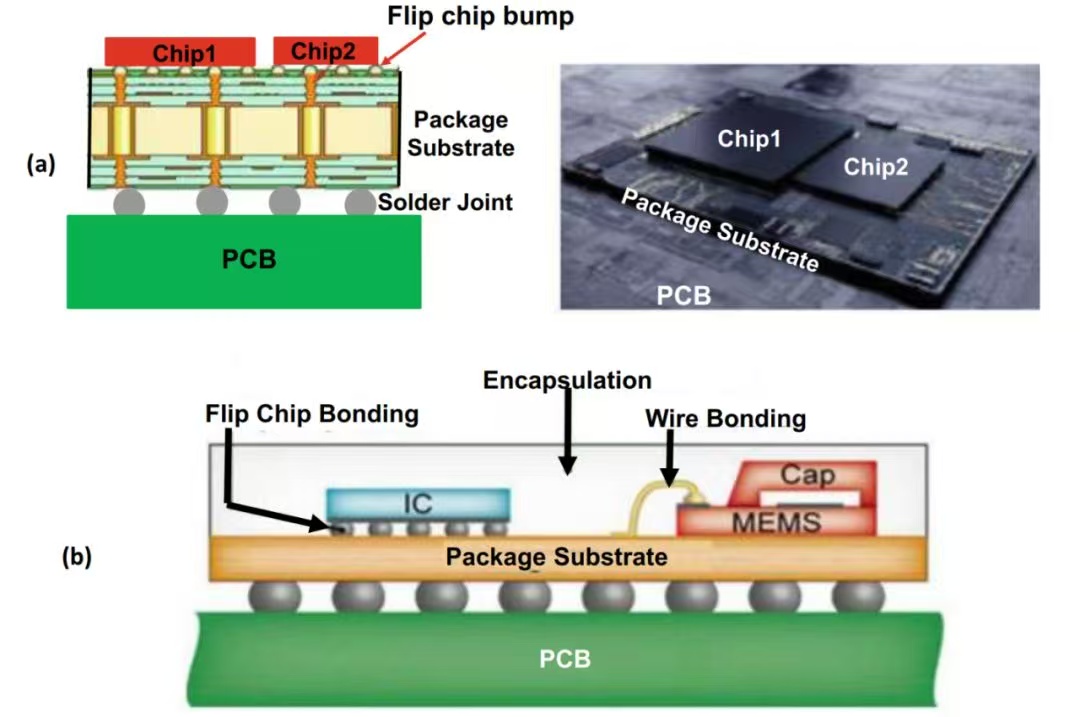

最基础的玩法：所有芯粒平铺在同一块封装基板上，用普通线路连接。

• 优点：技术成熟、成本低、散热好

• 缺点：连接距离长、带宽有限、占面积大

• 适用：低端芯片、简单功能组合

2. 2.5D封装：带“地下通道”的大平层

目前高端芯片（AI、GPU）的主流方案！

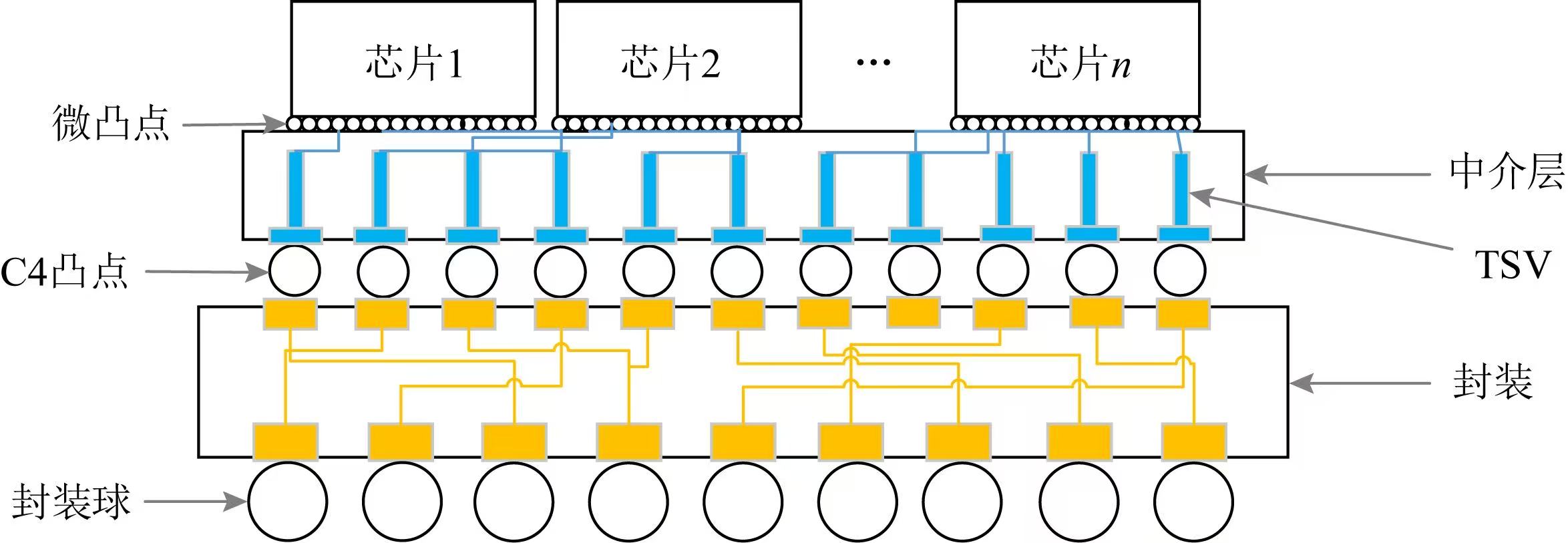

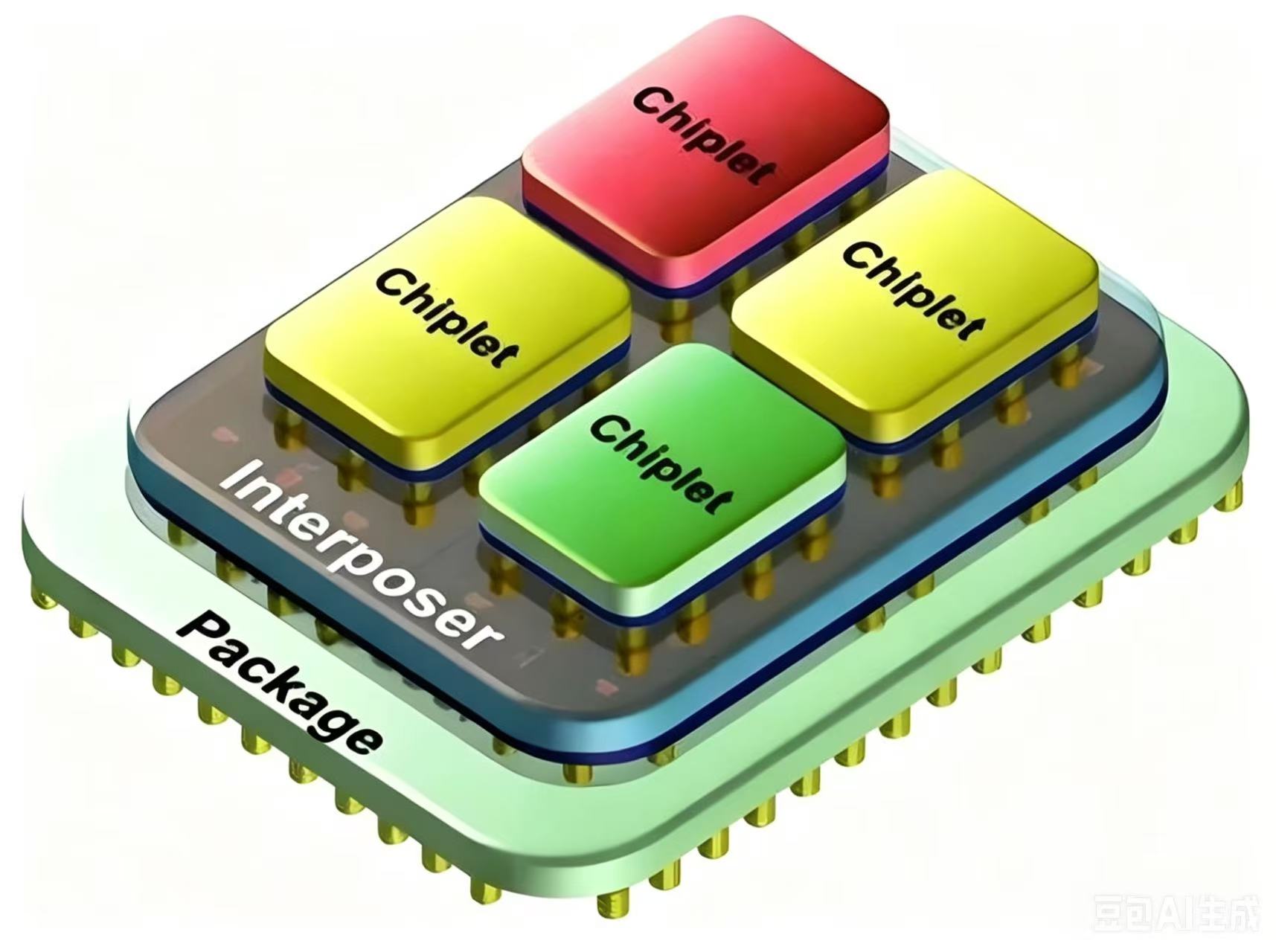

在芯粒和基板之间，加一层硅中介层（Silicon Interposer），里面藏着无数超密线路和硅通孔（TSV）。

• 好比：几栋楼建在同一片“地下地基”上，用地下高速通道互联

• 优点：连接极短、带宽超大、延迟超低、信号稳

• 缺点：成本偏高、工艺复杂

• 代表：AMD锐龙、英伟达AI芯片、台积电CoWoS

3. 3D封装：叠起来的“摩天大楼”

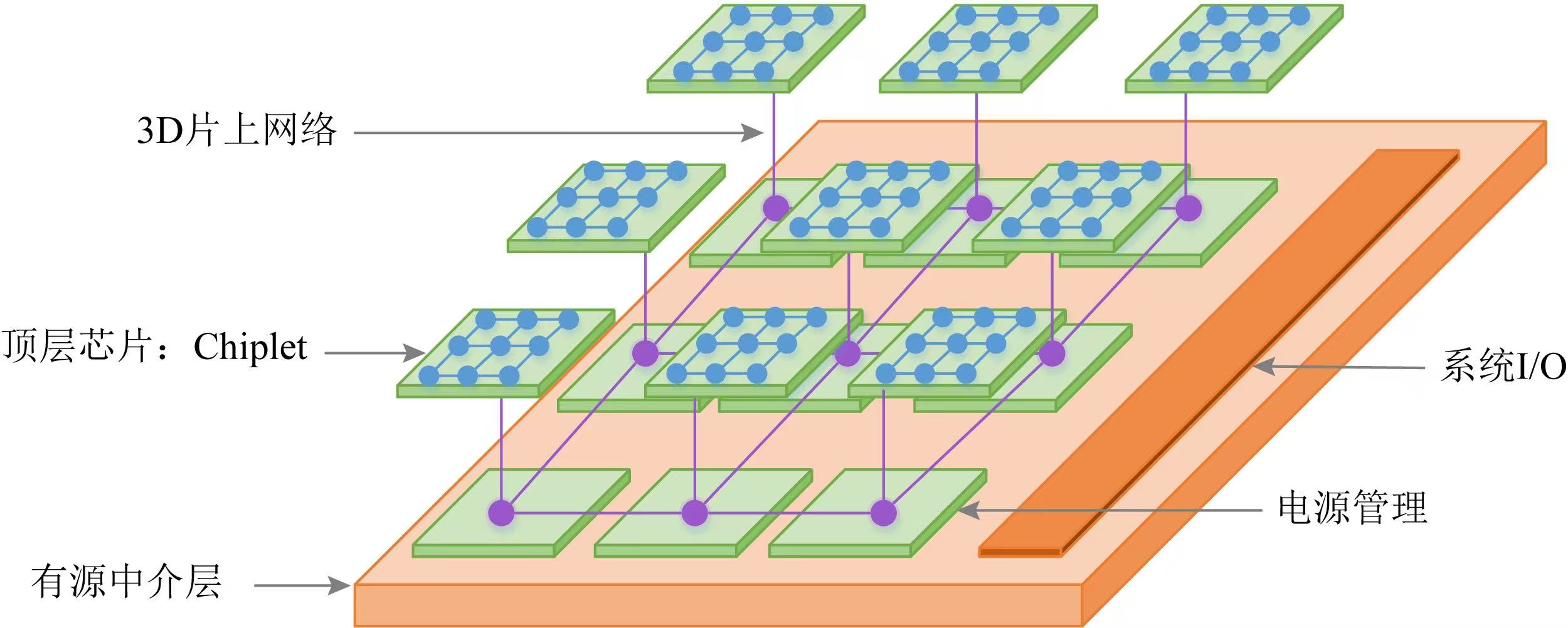

最激进的黑科技：把芯粒垂直堆叠，像盖楼一样层层叠加，直接用TSV上下打通。

• 优点：体积最小、带宽最高、功耗最低、性能最强

• 缺点：工艺极难、散热挑战大、成本最高

• 未来：下一代高性能CPU、超算、HBM高带宽存储

三、Chiplet到底香在哪？4大核心优势

1. 省钱！良率暴涨，成本大降

大芯片良率可能只有40%-50%，坏一点全报废；

拆成小芯粒后，良率轻松90%+，坏一个换一个，不用整批扔——制造成本直接砍半！

2. 自由混搭！异构集成的快乐

不同芯粒可以用不同工艺制造：

• 计算核心：上3nm顶尖工艺，飙性能

• I/O/存储：用22nm成熟工艺，省成本

• 甚至不同材料、不同厂商的芯粒，也能拼一起——性能与成本完美平衡

3. 灵活又快！像搭积木一样定制

不用从头设计整个芯片，现成芯粒直接组合：

• 要更强算力？多加几个计算芯粒

• 要更大内存？配上HBM存储芯粒

• 产品迭代快，上市时间缩短一半

4. 续命摩尔定律！突破物理极限

晶体管快缩到原子大小，传统工艺快走到头。

Chiplet不用硬挤制程，靠“堆叠+组合”提升性能——让摩尔定律“老树发新芽”！

四、挑战与未来：还在完善的“积木生态”

再好的技术也有短板：

• 通信难题：芯粒间互联需要超高速、低延迟标准（如UCIe）

• 散热压力：堆叠太密，热量难散

• 生态未成：接口、设计、测试标准还在统一

但它已是半导体行业公认的未来：从AMD、英特尔、台积电，到国产芯片厂商，全都在全力押注。

未来的手机、AI服务器、自动驾驶芯片，几乎都会是Chiplet积木拼出来的超级大脑！

简单说：Chiplet就是芯片界的模块化革命，把复杂变简单、把昂贵变亲民、把极限变无限。

下次看到“Chiplet”，别再觉得高深——它就是让你手机更快、电脑更强的乐高式黑科技！
