开篇：芯片的“叠高楼”时代来了

如果把芯片比作一座城市，早年的芯片都是小平房，所有元器件平铺在一块硅片上。想要性能变强，要么把房子建得更密（缩小制程），

要么直接往上盖高楼——而台积电的3D Fabric，就是当下芯片界最顶尖的“超高层摩天大楼建造术”。

传统封装只是给芯片“套外壳、接电线”，3D Fabric却能把不同功能的芯片像搭积木一样立体堆叠、紧密相连，

让芯片体积更小、速度更快、功耗更低。今天用大白话，一步步拆解这套顶级封装流程，看完秒懂这项黑科技。

第一步：芯片“预制件”加工——分片打磨，做好基础模块

盖楼先备建材，做3D封装第一步，就是准备好各类裸芯片（Die）。

台积电会先根据需求，造出不同功能的芯片模块：负责计算的逻辑芯片、负责存储的缓存芯片、高频通信芯片等等。

这些芯片会被精细切割、表面抛光、检测良品，淘汰掉瑕疵品。就像盖楼前，先把钢筋、楼板、门窗全部加工成标准预制件，保证每一块“建材”都合格能用。

第二步：晶圆键合——芯片“粘牢拼接”，实现底层互联

这是3D Fabric最核心的环节之一，也是和普通封装最大的区别。

普通芯片只是表面接线，而3D Fabric会用混合键合技术，把两层甚至多层晶圆/芯片面对面紧紧贴合。

没有传统的细小金属导线，而是用微米级的金属触点直接“焊死”对接。

打个比方：传统连接像是两根线隔空对接，信号传输慢还容易受干扰；3D键合相当于两块铁板严丝合缝焊在一起，

信号走“直通道”，一秒就能完成海量数据传输，延迟直接降到最低。

第三步：硅通孔（TSV）打孔——打通“楼层电梯”

大楼建好框架，必须修电梯连通上下楼层，芯片堆叠也一样。

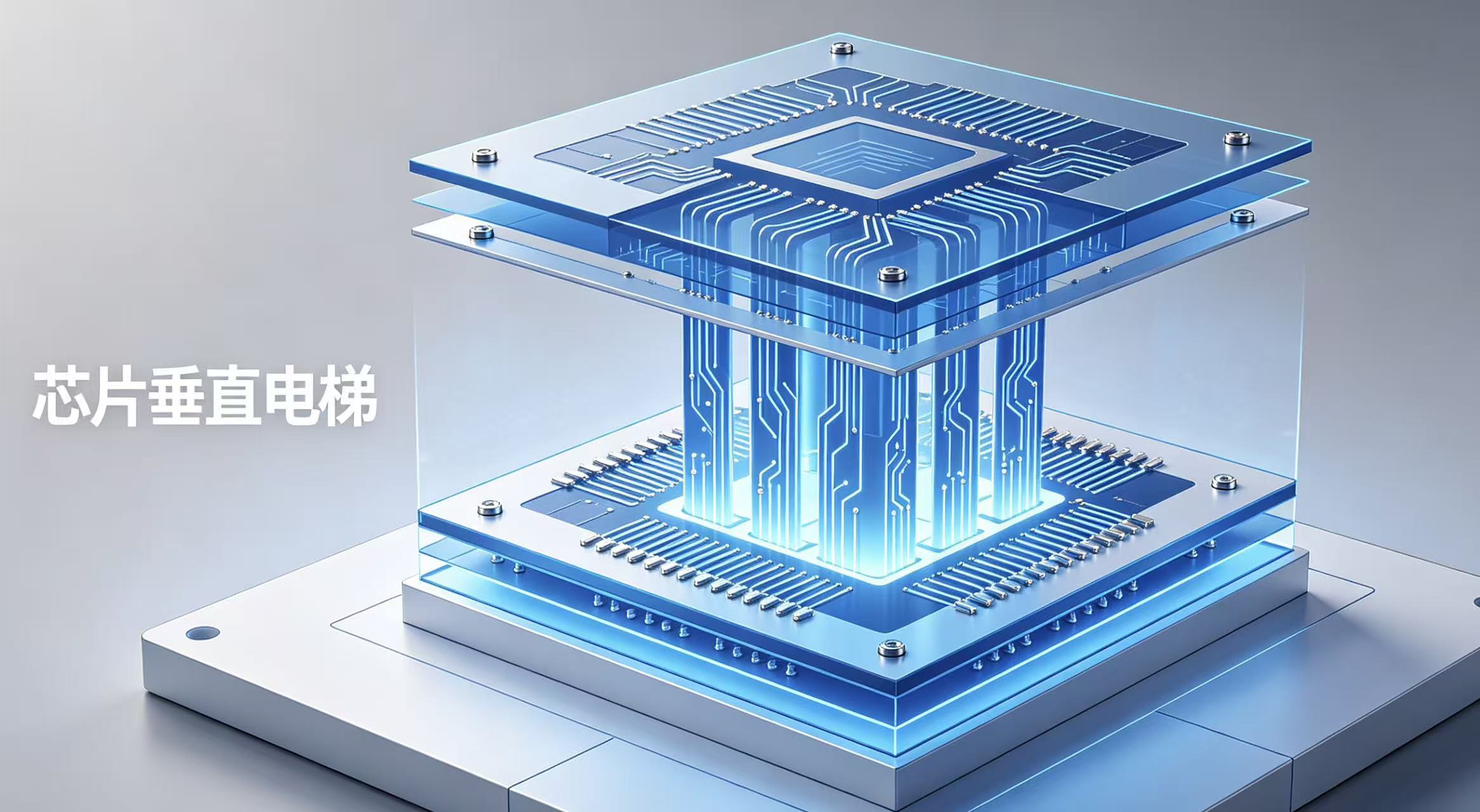

技术人员会在堆叠好的芯片内部，打出极细的硅通孔，这些孔洞如同贯穿整栋楼的专属电梯。金属材料填入孔中，就变成了芯片之间的垂直电路。

有了这些“电梯”，上层芯片和下层芯片不用绕远路，数据垂直直通，整颗堆叠芯片的沟通效率翻倍，体积还不会变大。

第四步：分层堆叠——层层叠加，组装“超级芯片”

基础模块、互联通道全部就绪，正式开始立体堆叠。

工程师会按照设计方案，把不同功能的芯片一层一层精准叠放：计算芯在下、存储芯在上，功能模块分区排布。3D Fabric支持多层高密度堆叠，层数远高于传统3D封装。

这就像把住宅、商场、写字楼分层建成综合体，不同区域各司其职，整合出一颗功能全能的“超级芯片”。

第五步：外部布线与塑封——装修加固，装上“外接线路”

高楼主体完工，就要做外墙和公共线路了。

在堆叠芯片的最外层，制作精细的外部引脚与布线，相当于整栋大楼的“主干道”，负责和主板、外部设备交换数据。

之后整体进行塑封保护，用特殊封装材料把堆叠芯片完全包裹，防尘、防摔、隔绝温度干扰，给精密的内部结构穿上“防护衣”。

第六步：最终检测——全项体检，成品出厂

最后一关就是全面质检。

设备会检测每一条电路通断、信号传输速度、稳定性、耐高温能力，模拟芯片长期工作的各种场景。只有全部指标达标的成品，才会贴上标签正式出厂。

结尾：3D Fabric到底厉害在哪？

整套流程走下来，台积电3D Fabric的优势一目了然：

1. 体积更小：立体堆叠替代平铺，同性能芯片尺寸大幅缩小，适配手机、AI服务器、高端显卡等小型化设备；

2. 速度更快：垂直直连减少信号绕路，算力、读写速度大幅提升；

3. 兼容性强：不同工艺、不同功能的芯片自由组合，不用强行统一制程，研发成本更低。

如今先进制程的物理难度越来越大，先进封装已经成为芯片突破性能的第二战场。

而3D Fabric，就是台积电守住技术优势的核心王牌之一，也代表着未来芯片“立体发展”的主流方向。
