当芯片的“缩骨功”练到极限，当晶体管快要摸到物理世界的“天花板”，摩尔定律的脚步渐渐放缓——但半导体的传奇，才刚刚翻开更精彩的一章！

后摩尔时代，工程师们不再死磕“更小”，而是玩起了“更巧”：把芯片当成积木、拼图、甚至魔法城堡，用脑洞大开的集成技术，让算力、速度、性能一路狂飙。

今天，咱们就用最生动的语言，拆解这些藏在指甲盖大小里的“黑科技魔法”！

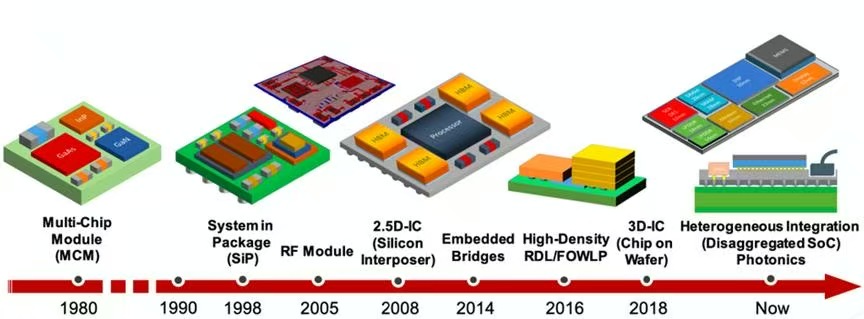

一、摩尔定律“退休”，芯片江湖迎来新玩法

曾经，芯片进化靠“挤”：每18个月，把晶体管越做越小，塞进同一块硅片，性能翻倍、价格减半。

可如今，3nm、2nm工艺比黄金还金贵，5nm芯片设计成本飙到5亿美元，晶体管再小就要和量子隧穿“打架”，漏电、发热、成本爆炸——单芯片的独木桥，走到头了。

于是，行业集体“换赛道”：

从“一颗芯片包打天下”，变成“多芯片组队开挂”；

从“平面摊大饼”，变成“立体叠高楼”；

从“单一材料死磕”，变成“多元材质混搭”。

这就是后摩尔时代的核心：用封装与集成的“巧劲”，突破制程的“死劲”，让芯片性能继续起飞，成本还能稳稳落地。

二、Chiplet芯粒：芯片界的“乐高大师”，拼出无限可能

如果说传统芯片是“整块蛋糕”，那Chiplet（芯粒）就是把蛋糕切成一块块“小切块”——CPU、GPU、内存、接口、AI引擎，各自做成独立小芯粒，再像搭乐高一样，精准拼在一起。

• 为什么香？

不用再造“超级大芯片”（难、贵、易坏），小芯粒分工明确，坏一个换一个，成本大减；

不同工艺、不同材料随便搭：用先进工艺做计算芯粒，成熟工艺做接口芯粒，优势互补，1+1>2；

研发周期缩短一半，想升级就换其中一块，灵活到飞起。

• 有多火？

高端AI芯片、服务器CPU全靠它“续命”，全球市场从2023年24亿美元，直奔2028年215亿美元，增长近9倍。

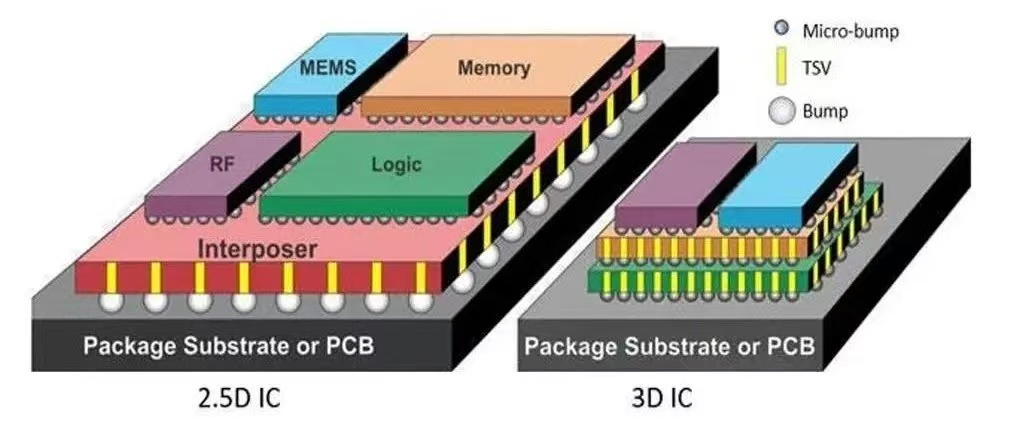

三、2.5D封装：芯片间的“超级高速路”，速度狂飙

Chiplet要拼得快，全靠“连接”够给力——2.5D封装，就是给芯粒们修了条“硅基高速公路”。

在芯片和基板之间，藏一片超薄硅中介层，里面布满微米级的超细布线和TSV硅通孔（像打通芯片的“垂直隧道”）。

• 魔法效果：

GPU和HBM高带宽内存“肩并肩”，数据通道从“乡间小路”变“16车道高速”，带宽飙到TB/s级别；

互联长度从毫米缩到微米，延迟大减、功耗狂降90%，高端AI算力的“标配底座”。

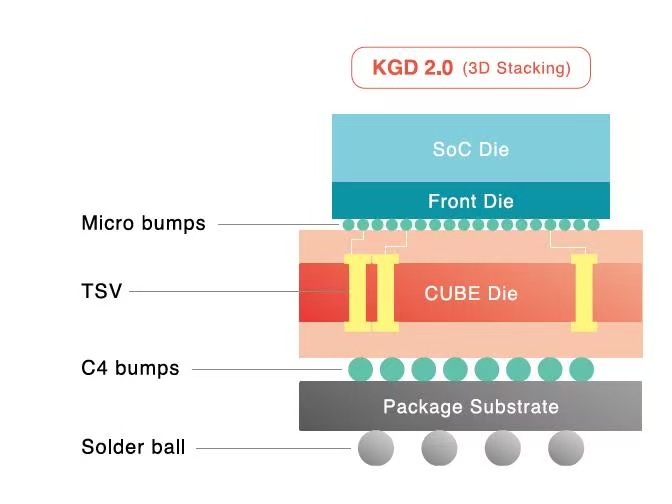

四、3D堆叠：芯片界的“叠叠乐”，把空间用到极致

平面拼不够过瘾？直接往上叠！3D封装，就是把芯片一层一层垂直摞起来，用TSV+混合键合“焊”在一起。

• 传统vs3D：

传统：芯片平铺，连线长、速度慢、占地方；

3D：计算芯叠内存芯、AI芯叠逻辑芯，密度翻几倍、体积缩一半。

• 黑科技升级：混合键合

不用焊料，直接让芯片的铜触点“面对面融合”，键合间距冲进亚微米级，互联密度暴增，未来3D封装的“终极形态”。

五、SiP系统级封装：口袋里的“迷你超级电脑”

手机、手表、耳机空间有限？SiP（系统级封装） 直接把CPU、内存、传感器、射频芯片全塞进一个小壳里，一个封装就是一整个系统。

• 妙处在哪？

体积超小、布线更短、干扰更低，智能穿戴、IoT设备的“本命技术”；

不用改芯片设计，快速整合功能，研发周期直接缩短。

六、未来黑科技：玻璃基板+光电共封装，科幻照进现实

现在的技术已经够酷？更炸裂的还在后面：

• 玻璃基板封装

告别易翘曲、信号差的有机基板，玻璃材质稳如泰山、布线更精细、信号损耗极低，超大带宽芯片的“理想舞台”。

• CPO光电共封装

把“光引擎”直接塞进芯片封装里，用电信号跑计算、用光信号传数据，延迟降90%、功耗省一半，数据中心和超算的“未来本命”。

七、写在最后：集成的魔法，才刚刚开始

摩尔定律虽缓，但芯片的创新从未停步。

后摩尔时代，不是性能的终点，而是集成技术的黄金时代——Chiplet的灵活、2.5D的高速、3D的紧凑、SiP的小巧，再加上光电、新材料的buff叠加。

从手机到AI服务器，从汽车电子到航天芯片，这些“魔法集成术”，正让每一颗芯片都变得更强、更小、更聪明。

下一次你拿起手机、体验极速算力时，别忘了：指甲盖里藏着的，不仅是晶体管，更是人类最浪漫的“螺蛳壳里做道场”的智慧——把无限可能，塞进方寸之间。

这场芯片集成的狂欢，才刚刚拉开序幕～
