在AI算力爆发的时代，800G‑1.6T高速光模块已经成了刚需。传统做法是：DSP芯片、激光芯片、放大芯片一颗颗分散贴在电路板上，芯片之间走线很长，高速信号一路损耗严重，还占很大空间。

SiP通俗来讲，就是给光模块打造一间精密“精装单间”，把激光器、DSP、TIA、驱动芯片、电阻电容全部打包封装到同一个基板里面，芯片之间距离缩到最短，相当于把分散的居民全部搬进一栋紧凑公寓，这就是光模块SiP先进封装。很多人以为SiP只是简单拼芯片，光电混合封装远比普通芯片SiP难度更高，接下来用大白话讲清制作步骤和避坑关键点。

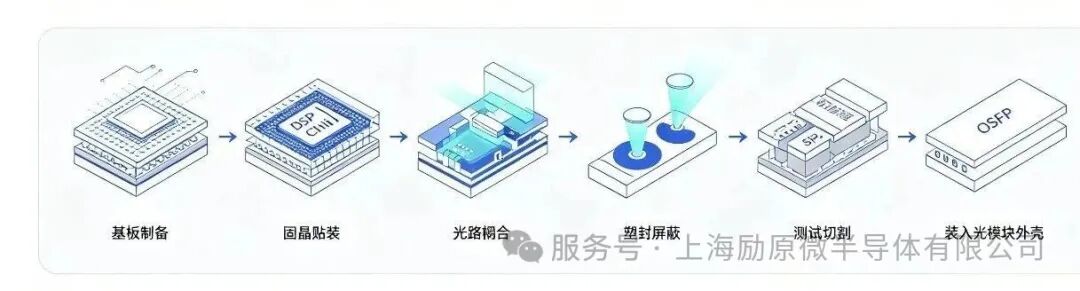

一、光模块SiP到底分几步完成

第1步：前期规划，提前排好房间布局

普通芯片SiP只考虑电路走线，光模块SiP要同时规划电路和光路。工程师提前做仿真设计：哪边放激光器、哪边放信号处理DSP芯片、透镜放在哪个位置、散热铜块布置在哪里。

传统COB方案是芯片随意排布在大板上；SiP要规划2.5D中介层或者RDL重布线基板，相当于提前铺设公寓内部的微型走廊，电信号走金属线路，激光信号预留专属光路通道，电通路和光路互不干扰。

第2步：基板制备，打好地基

选择有机基板或者硅中介层。如果做1.6T及以上高速光模块，大多采用硅中介层。基板里面埋入大量细密线路，基板下方预留加厚铜块，用来给发热量大的DSP和激光器散热，相当于在户型底部预埋散热地暖。

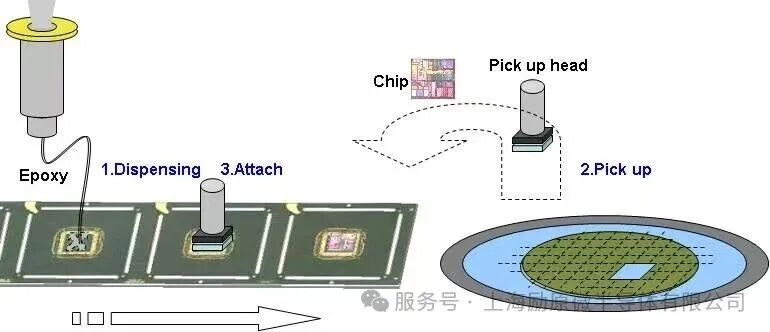

第3步：精准固晶，微米级贴装芯片

这一步特别考验设备精度。先用固晶机把DSP、硅光芯片、DFB激光器、光电探测器一颗颗贴到基板上。

普通电子SiP偏差允许几十微米；但光模块SiP里面，激光芯片和透镜对位误差不能超过1‑2微米，稍微偏移，激光就会跑偏，光信号直接大幅衰减。芯片通过倒装焊（Flip‑Chip）方式固定，替代传统长长的金线，缩短信号路径。随后把电容、电阻等小元器件全部贴装到位。

第4步：光路搭建，装好“透光窗户”

这是光电SiP独有的步骤，普通SiP根本不需要。

电子芯片可以用塑封胶包裹，但是激光不能被胶水挡住。工程师给激光器上方安放微型透镜，预留透光空腔；外围装上金属遮光外壳，既让激光顺利发射出去，又能隔绝外部杂光干扰。空腔里面不能落入灰尘，一粒微小灰尘就会挡住激光，造成模块失效。

第5步：塑封屏蔽，做好隔离防护

分区域塑封：电子芯片部分用塑封材料密封防潮；光路区域保持空腔镂空状态；再加上金属屏蔽层，阻挡高速电信号干扰光探测器。

DSP高速运行产生电磁波，如果不加屏蔽，会干扰光芯片接收微弱激光信号，出现误码问题。

第6步：测试切割，装进光模块外壳

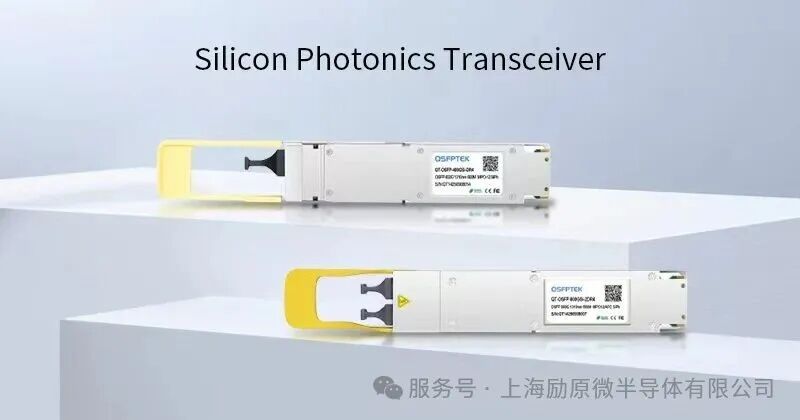

整片基板做完之后进行光电性能测试：检测激光功率、信号传输质量、散热情况，筛选掉不合格产品；再切割成一个个独立SiP模组，最后把SiP模组装进OSFP、QSFP‑DD光模块外壳里，高速SiP光模块就此完工。

二、做光模块SiP，这5件大事千万不能马虎（核心注意事项）

1. 解决材料“性格不合”问题（最致命难点）

激光器是III‑V族材料，DSP是硅基芯片，基板是有机树脂，不同材料热膨胀系数不一样。

设备工作升温、停机降温时，每种材料伸缩幅度不同，高温环境下芯片很容易翘曲，光路偏移、焊点开裂。

应对办法：选用低热膨胀基板，在芯片底部搭配缓冲焊料，设计柔性焊点结构，降低高低温带来的形变压力，这也是光电SiP比普通SiP最难的地方。

2. 散热难题：狭小房间里“两大火炉”不能互相烘烤

DSP数字芯片、激光器都是发热大户，拥挤在狭小SiP空间里面，热量堆积会让激光器波长偏移，DSP过热降频。

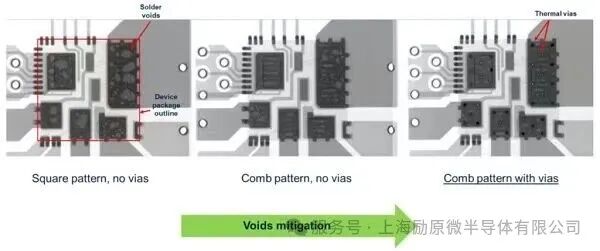

布局原则：DSP和激光器尽量分开摆放；发热芯片下方加厚铜箔和散热过孔；仿真计算热量流向，避免热量集中；必要时在封装底部设计大面积散热焊盘，把热量传递到光模块外壳。

3. 电和光做好隔离，防止“内部打架”

DSP发出224G高频电信号，会产生电磁噪声；光探测器接收的激光信号非常微弱，很容易被电信号干扰。

布局禁忌：高速信号线不要紧贴光芯片；走线避开光路区域；芯片之间用地线隔开，金属外壳接地屏蔽，减少信号串扰，保证高速PAM4信号眼图达标。

4. 严控微米级耦合精度，守住光路生命线

普通电子封装焊点偏差几十微米无伤大雅，光模块SiP里面光路容错率极低。

生产环境必须是无尘车间，全程恒温恒湿；贴装透镜、激光器设备精度要达到亚微米级别；封装胶水不能溢到光路空腔；胶水固化产生的轻微形变，都可能导致激光耦合效率下降。后期高低温循环测试之后还要复测光功率。

5. 防潮密封，守住长期可靠性

SiP空腔内部一旦进水汽，激光器会快速老化失效。

空腔结合处精准点胶密封；塑封材料选择低吸水率配方；做完封装之后做85℃高温+85%湿度可靠性测试；同时控制助焊剂残留，避免残留化学物质腐蚀芯片。

三、最终收获：SiP封装带来巨大优势

芯片之间走线缩短90%，整机功耗下降25‑30%；同样大小的光模块，可以做到更高传输速率，1.6T、3.2T产品成为现实；零部件变少，组装工序大幅精简，后期故障率更低，这也是日月光、长电科技、环旭电子纷纷布局光电SiP的原因。

结尾总结

简单概括：普通SiP拼的是电路工艺，光模块SiP拼的是电路、光路、热学、材料力学的综合平衡。

未来3.2T、6.4T的CPO光电共封装产品，本质就是升级版SiP，把交换机芯片和光引擎封装在一起，也是今后算力网络的终极发展方向。
