一、到底什么是芯片封装？

半导体完整链条分为芯片设计、晶圆制造、封装测试三大环节，封装属于制造后道工序，简称“封测”。

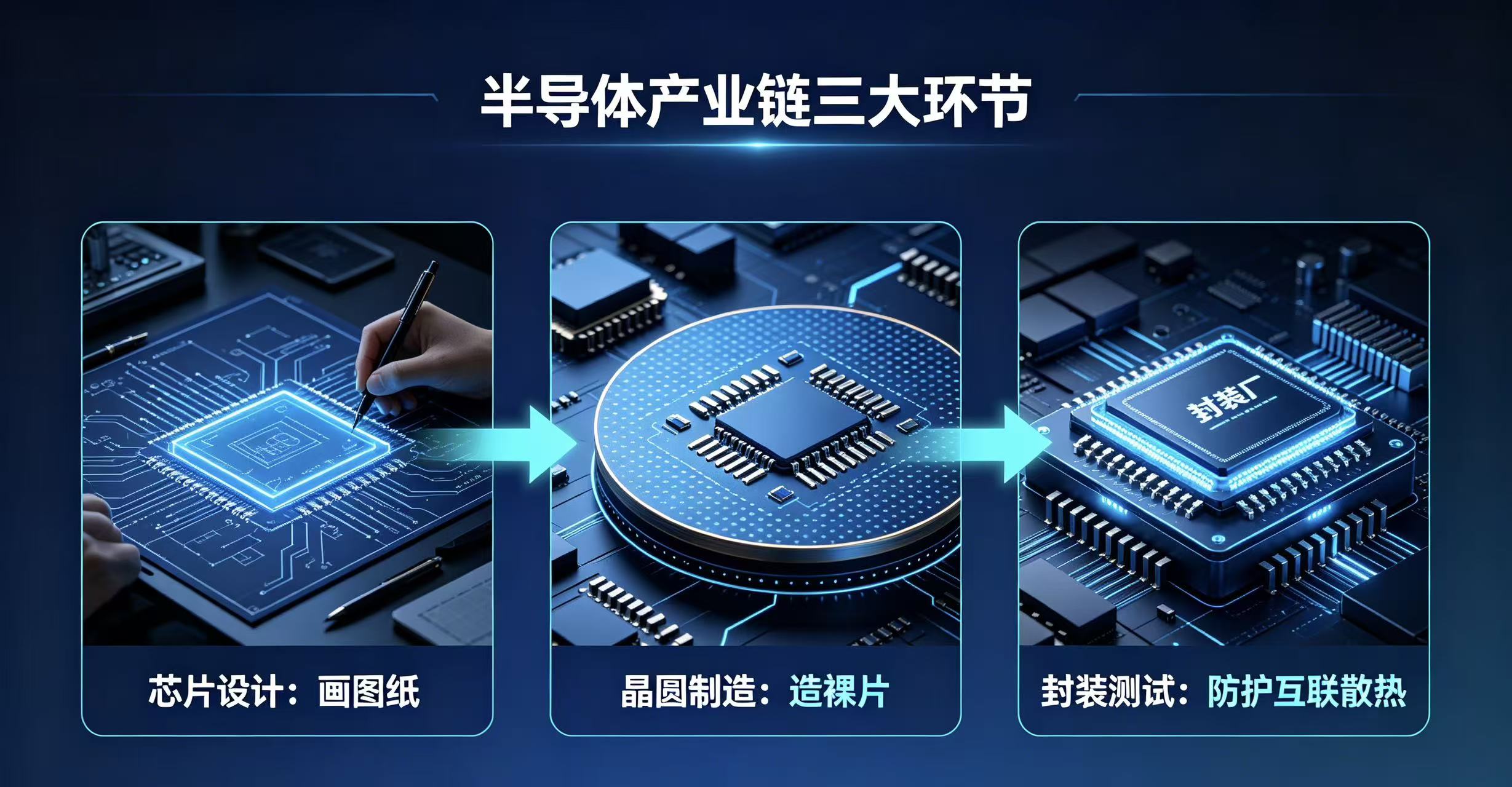

简单比喻：

• 设计公司：画出芯片电路图（画图纸）；

• 晶圆厂：在硅片上蚀刻晶体管（造毛坯裸片）；

• 封装厂：给脆弱裸片加装防护结构、搭建电路桥梁、优化散热，把裸露硅晶裸片，变成可焊接、可使用、耐磕碰的成品芯片。

封装五大基础功能：

1. 物理防护：隔绝水汽、粉尘、磕碰，避免裸片氧化碎裂；

2. 电气互联：打通芯片内部触点与主板电路，传输信号与供电；

3. 散热导热：导出芯片运行热量，防止过热降频烧毁；

4. 机械定型：规整外形尺寸，适配主板焊接标准；

5. 可靠性加固：适配高低温、震动等复杂使用环境。

二、传统封装：只为“打包防护”的基础工艺

早期封装核心目标仅为包裹裸片、引出引脚，工艺成熟、门槛偏低，也是消费电子、家电、电源芯片最常用方案。

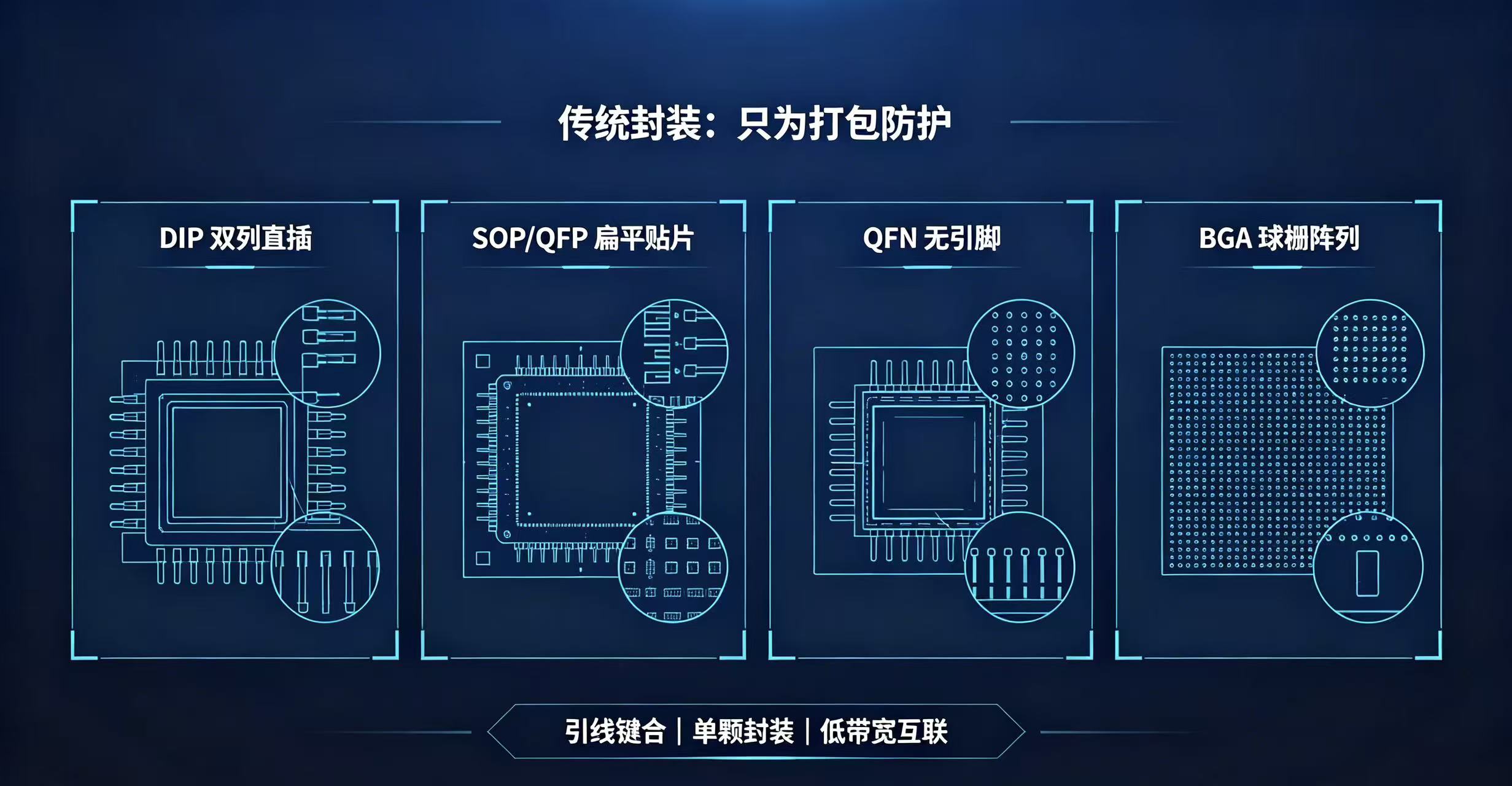

主流传统封装形态

1. DIP双列直插：老式插针式，体积大、引脚少，多用于老式单片机、简易电路；

2. SOP/QFP扁平贴片：四边外露引脚，适合贴片焊接，广泛用于MCU、驱动芯片；

3. QFN无引脚封装：引脚藏于底部，体积更小、散热优于SOP；

4. BGA球栅阵列：底部布满焊球，引脚密度大幅提升，早期手机芯片、入门处理器多用此方案。

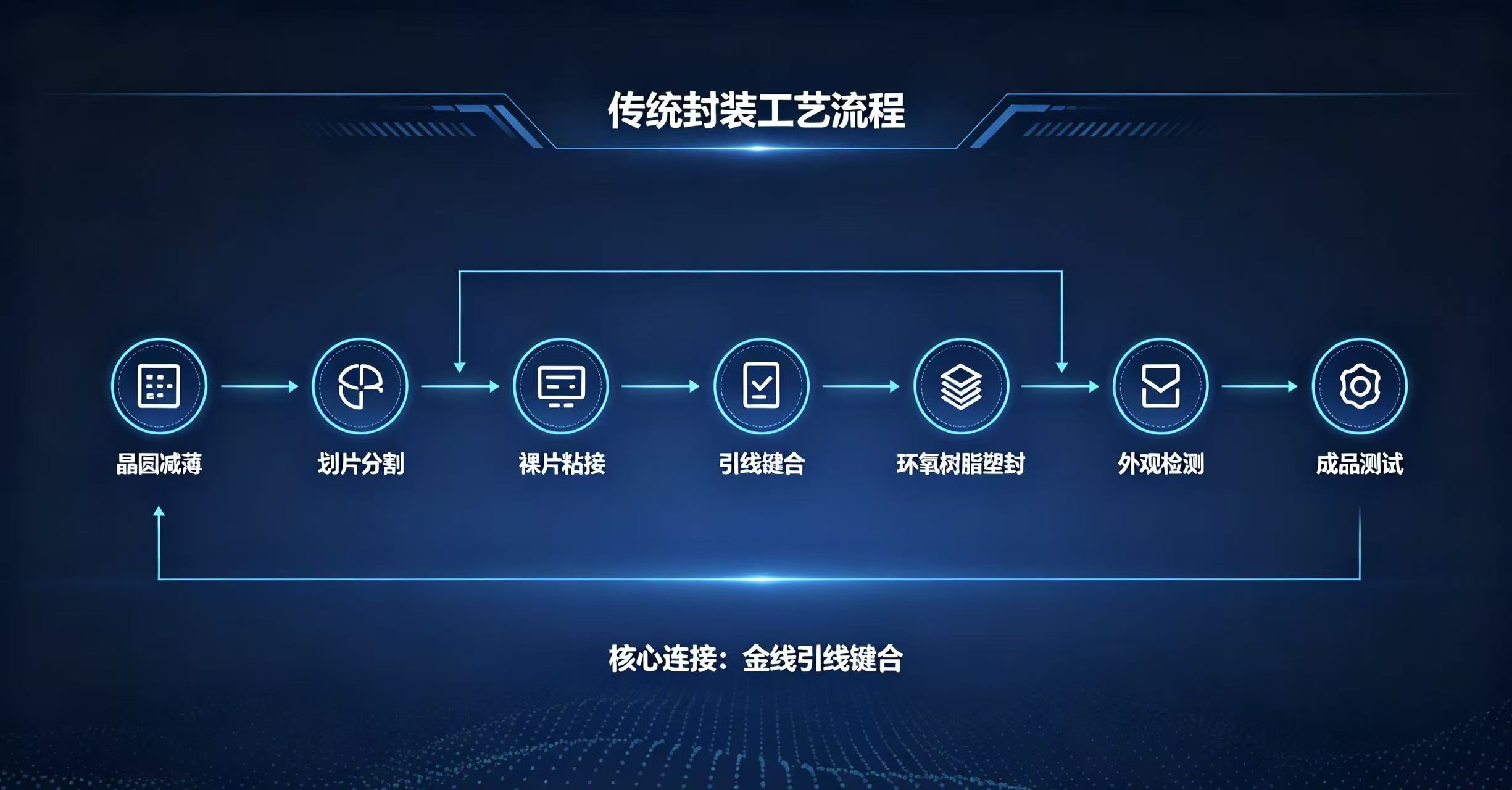

传统封装简易工艺流程

晶圆减薄→划片分割裸片→裸片粘接基板→金线/铜线引线键合→环氧树脂塑封外壳→外观检测→成品测试分选。

核心连接方式为引线键合（金丝搭桥），芯片之间只能远距离走线互联，带宽低、延迟高，仅适合单颗简单芯片封装。

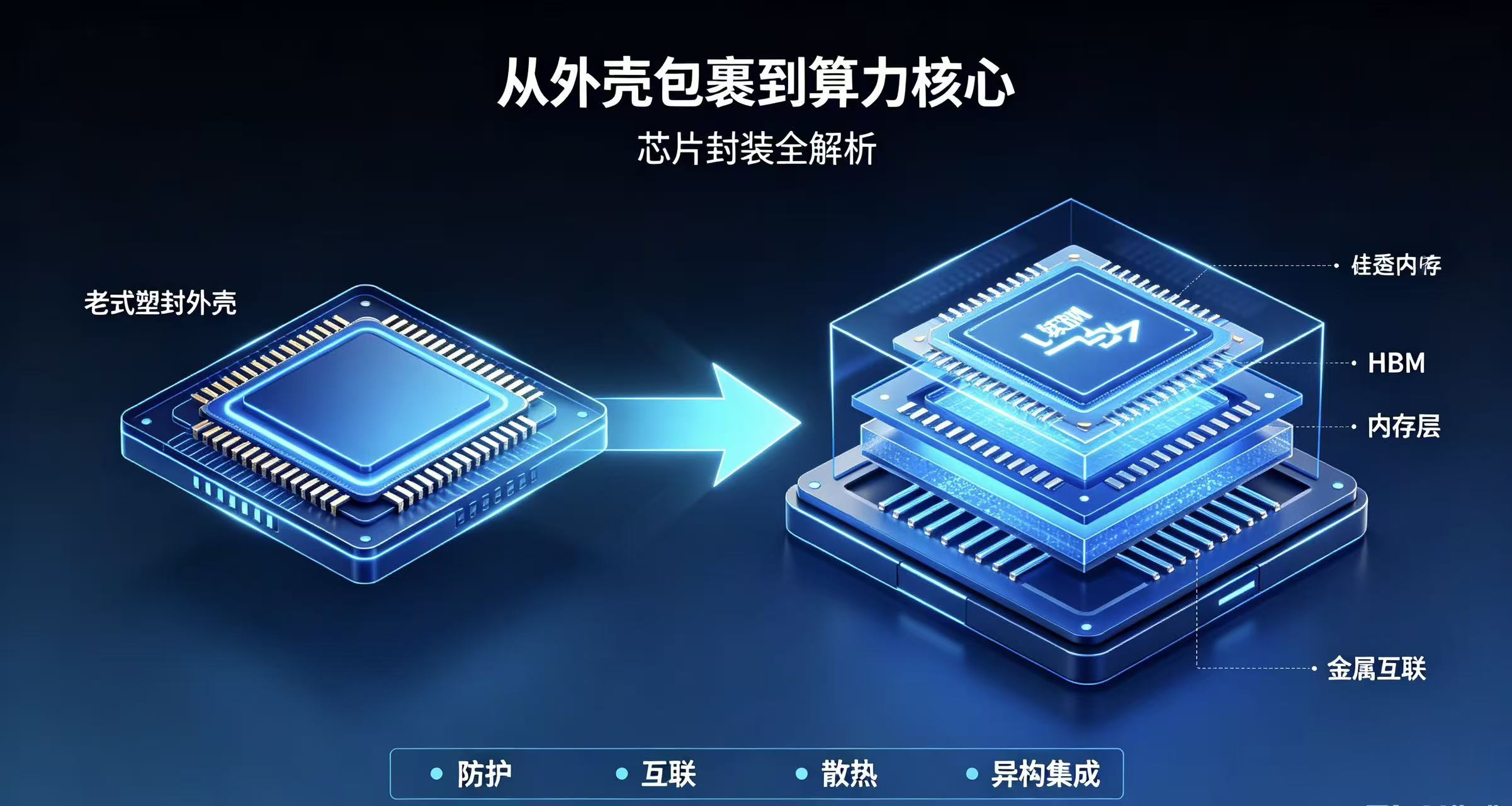

三、先进封装：后摩尔时代的算力新引擎

当晶体管微缩走到物理瓶颈：7nm、3nm制程建厂与流片成本暴涨，大尺寸芯片良率断崖式下跌，

单纯靠缩小晶体管提升性能性价比越来越低，先进封装正式接过性能升级接力棒。

传统封装做“外包装”，先进封装做芯片集成重构：把计算、存储、射频等不同工艺、不同尺寸的小芯片（芯粒Chiplet），

通过高密度互联技术拼接堆叠，

实现“异构集成”，不用一味追求极致制程，也能造出高性能算力芯片。

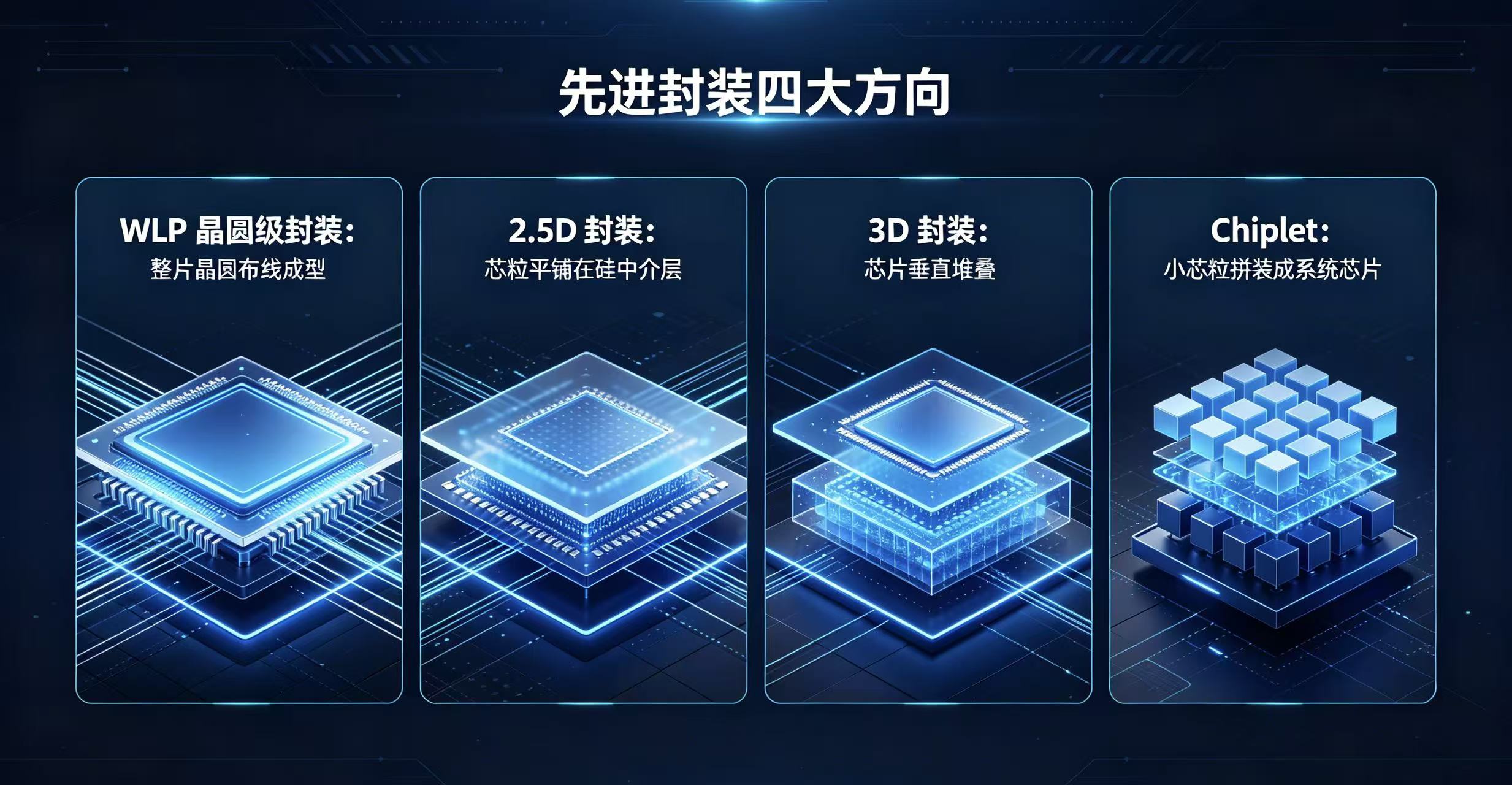

四大主流先进封装技术

1、晶圆级封装WLP（扇出FOWLP）

不在单颗裸片上封装，直接在整片晶圆完成布线、塑封，再统一切割成型。

通过RDL重布线层把芯片狭小触点向外延展，突破原生引脚数量限制，封装尺寸接近裸片本身，轻薄小巧。

应用：手机旗舰SoC、射频芯片、传感器；代表工艺：台积电InFO扇出封装。

2、2.5D封装（平面拼接方案）

比作芯片平层联排别墅：多颗芯粒并排平铺在一块硅中介层上，中介层内部布满超细布线与硅通孔TSV，

充当高速“内部路网”，让CPU、GPU、HBM高速内存近距离互通，大幅提升传输带宽、降低延迟。

行业标杆方案：

• 台积电CoWoS：当前AI显卡、服务器GPU主流量产方案，英伟达H100/H200均依赖该工艺；

• 英特尔EMIB：嵌入式硅桥方案，仅在芯片互联区域嵌入硅桥，成本更低；

• 三星I-Cube：三星自研硅中介层2.5D方案。

3、3D封装（垂直堆叠方案）

比作芯片摩天楼：放弃平铺，将芯片上下垂直堆叠，依靠TSV硅通孔、混合键合打通上下层电路，

数据传输距离缩短至毫米甚至微米级，集成度、散热密度达到新高。

• 浅层堆叠：HBM高带宽内存（数十层存储芯片堆叠）；

• 深度集成：台积电SoIC、英特尔Foveros，实现计算芯粒与存储芯粒直接贴合堆叠；

难点：堆叠后热量集中，散热、精准键合对齐、应力管控难度远高于2.5D。

4、Chiplet芯粒技术（积木化封装）

核心逻辑：化整为零，再拼装重组。

把一块超大芯片拆分为计算芯粒、IO芯粒、存储芯粒等独立小模块，各自选用适配制程

（计算用7nm/5nm，接口用14nm成熟制程）单独流片，再通过先进封装拼接为完整系统芯片。

优势：小芯片流片良率更高、整体成本下降、可自由搭配模块、规避单一先进制程依赖；

AMD锐龙CPU、多款国产算力芯片均采用Chiplet架构。

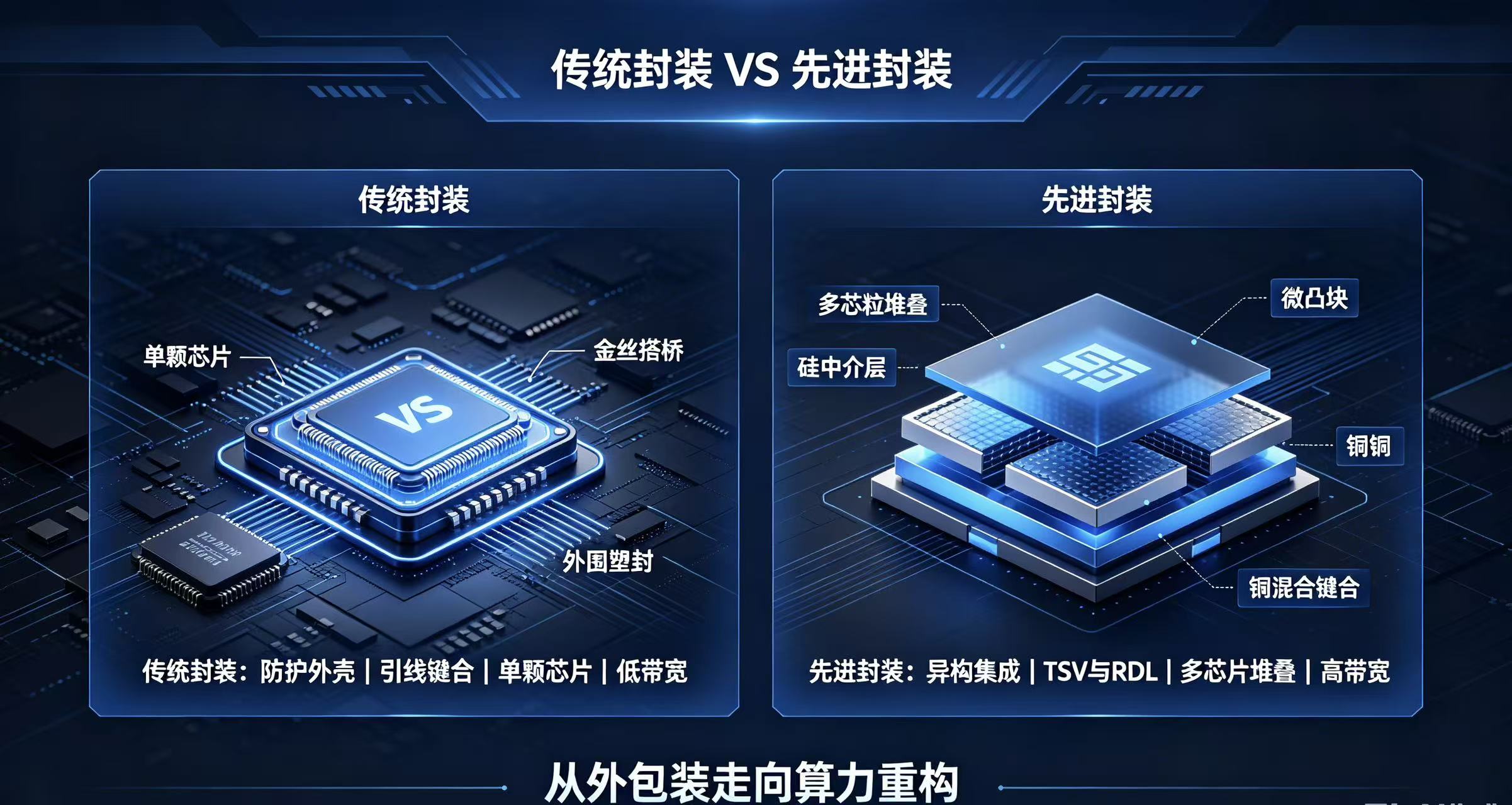

传统封装VS先进封装核心区别

维度 传统封装 先进封装

核心目的 防护外壳、基础电气连接 异构集成、提速降功耗、重构芯片架构

互联方式 金线引线键合 微凸块、TSV通孔、铜铜混合键合、RDL重布线

集成能力 单芯片独立封装 多芯片拼接、平面/立体堆叠

成本毛利 单价低，毛利率12%~18% 单价为传统5~10倍，毛利率35%~50%

适配场景 家电、电源、低端MCU AI算力、服务器、高端手机、车载芯片

四、全球封测产业格局

1、全球梯队划分

1. 第一梯队（高端先进封装）

中国台湾日月光ASE（全球市占第一）、美国安靠Amkor（全球第二）；台积电自研CoWoS自成高端封装产能体系，

垄断AI算力核心封装产能。

2. 中国大陆主力梯队（封测三巨头）

• 长电科技：全球第三，国内龙头，国内唯一具备2.5D/3D、HBM堆叠、Chiplet全栈量产能力；

• 通富微电：全球第四，深度绑定AMD算力封装订单；

• 华天科技：全球第六，深耕存储封装、车规芯片SiP封装。

整体来看：全球前十封测企业中，两岸中国厂商占据7席，大陆整体市占率突破25%，国产化进度领先半导体设备、

光刻材料等环节。

2、市场增长趋势

2026年全球封测总规模约961亿美元，其中先进封装规模587亿美元，占比首次突破54%，正式超越传统封装；

2025-2030年先进封装年均增速超22%，传统封装增速仅3%，行业增长重心全面转向先进集成工艺。

五、先进封装为何成为国产芯片突围关键？

1. 绕开先进制程壁垒

3nm、2nm制程设备、光刻材料受限，单纯追赶制程难度极大；依靠2.5D/3D、Chiplet堆叠，

用成熟制程芯片组合，即可比肩高端单芯片算力，是国产化最优突围路径之一；

2. 适配AI算力刚需

大模型训练、GPU算力高度依赖HBM内存与芯片高速互联，HBM堆叠、2.5D封装成为高端算力硬件刚需，

当前全球高端先进封装产能长期紧缺；

3. 降低芯片研发门槛

芯粒标准化后，不同厂商模块可自由拼装，中小芯片企业无需自研全流程大芯片，即可快速打造高性能产品；

4. 产业链短板尚存

目前短板集中在上游：高端封装基板、TSV硅片材料、高精度键合设备、光刻胶仍依赖海外进口，

封装环节竞争最终落脚于全产业链协同能力。

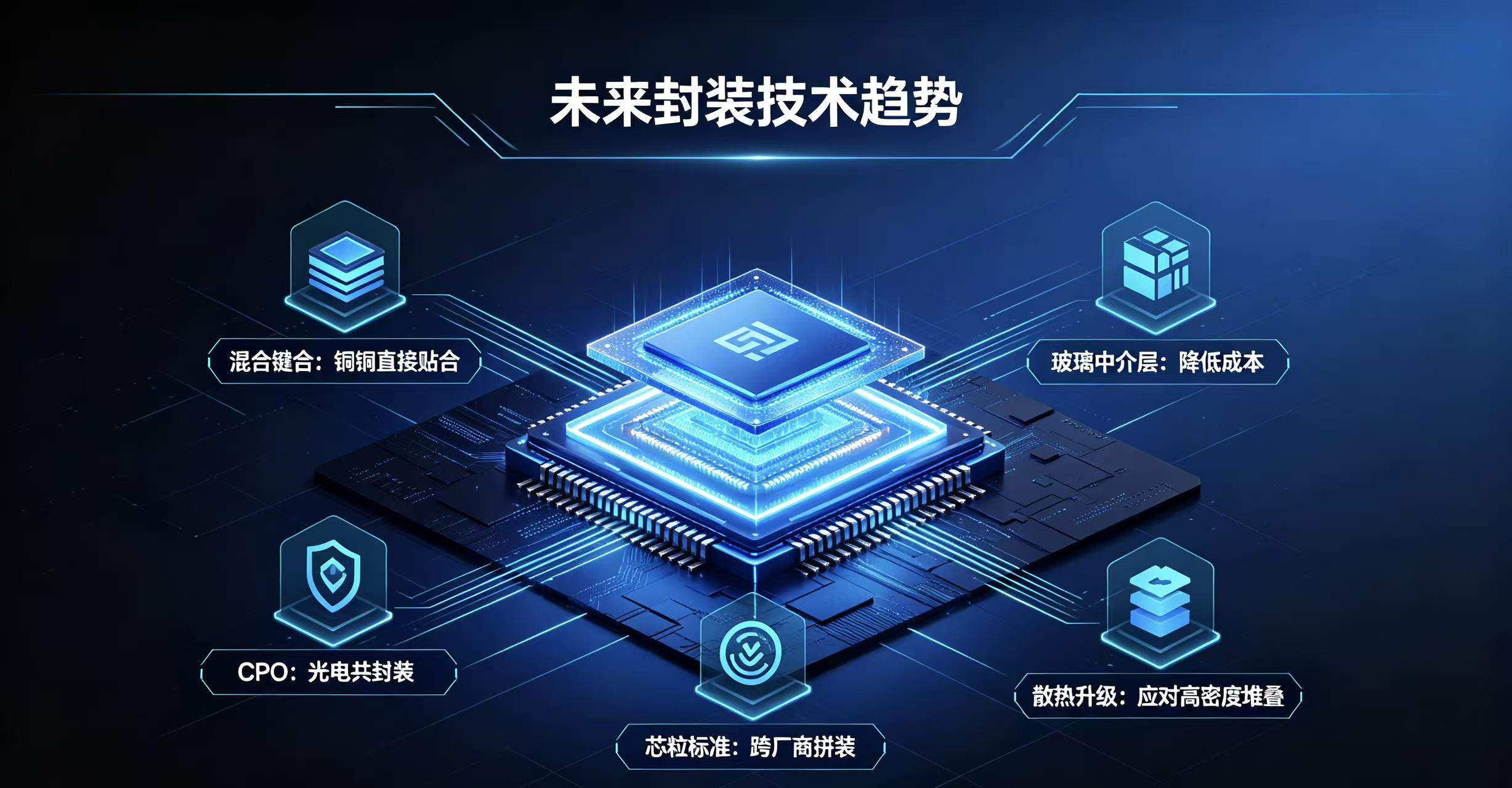

六、未来技术发展方向

1. 混合键合普及：淘汰传统焊球，铜铜直接贴合键合，互联间距缩小十倍，支撑下一代超高带宽芯片；

2. 玻璃中介层替代硅中介层：降低2.5D封装成本、优化高频信号损耗；

3. 光电共封装CPO：芯片与光模块一体化封装，解决算力时代高速通信功耗瓶颈；

4. 芯粒互联标准统一：搭建通用芯粒对接规范，实现跨厂商芯片自由拼装；

5. 散热技术升级：搭配导热复合材料、嵌入式水冷堆叠散热，破解3D堆叠发热难题。

结语

芯片封装早已跳出“打包外壳”的原始定位，从半导体后端配套工序，升级为后摩尔时代性能升级的核心赛道。

如果说晶圆制造决定芯片基础算力上限，那么先进封装，则决定芯片集成效率、互联速度与量产性价比。

在制程微缩放缓的当下，封装集成技术的比拼，正在成为全球半导体新一轮竞争的核心主战场。
