当摩尔定律的钟声渐缓，当晶体管的尺寸逼近物理极限，所有人都以为芯片性能的增长即将踩下刹车。

但在2026年的CSPT（中国半导体封装测试展）上，一场颠覆性的革命正在爆发——先进封装，正以摧枯拉朽之势，重塑整个半导体产业的格局。

它不是对过去的小修小补，而是一场从底层逻辑、材料、架构到产能的全方位重构！

一、从"圆"到"方"：一场形状引发的产业地震

你敢相信吗？统治了半导体行业半个多世纪的圆形晶圆，正在被彻底抛弃。

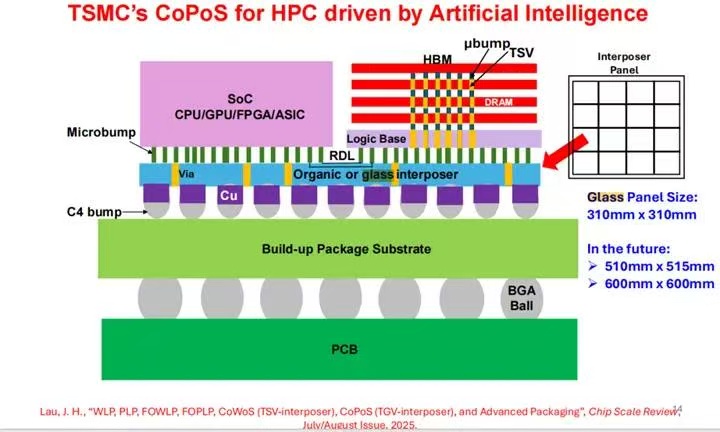

台积电在CSPT2026前夕甩出的CoPoS（Chip-on-Panel-on-Substrate）技术，正是这场革命的导火索。它的核心只有四个字：化圆为方。

• 过去（圆）：12寸圆形晶圆，切割后边角料大量浪费，材料利用率仅67%。

• 现在（方）：310×310mm超大方形玻璃面板，无缝拼接，利用率直接飙升至90%+。

别小看这个形状的改变！它带来的是产能直接翻倍、成本骤降30%的产业地震。

AI芯片巨头们抢破头的高端封装产能，一夜之间迎来大解放。这不是优化，这是革命！

二、材料革命：玻璃取代硅，AI算力的"隐形骨架"

如果说形状是表象，那材料的更替才是先进封装最硬核的底层革命。

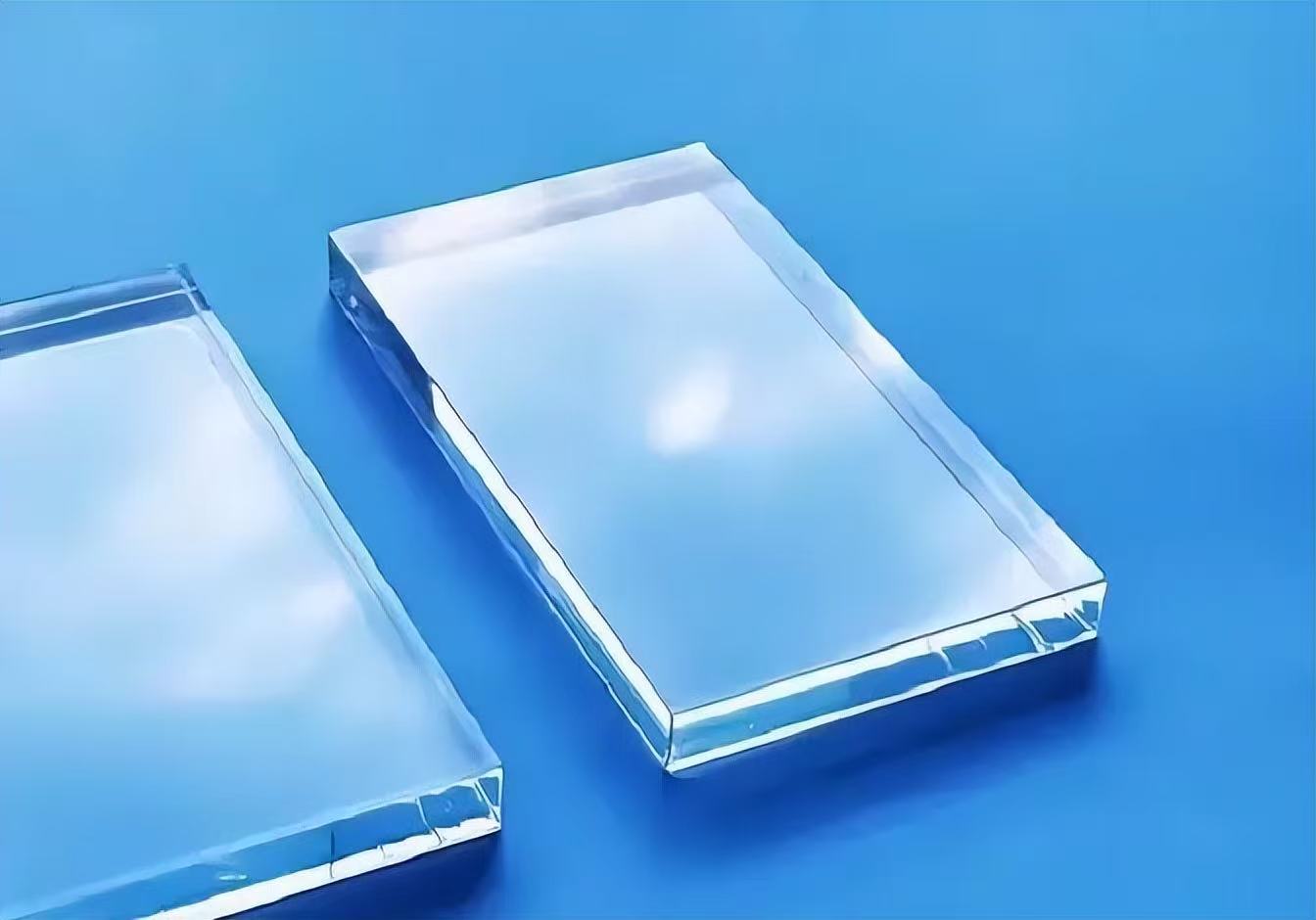

传统的硅中介层（CoWoS）在AI时代已力不从心：发热大、易翘曲、成本高。而玻璃基板（TGV）的横空出世，完美解决了所有痛点：

• 速度革命：信号传输速率提升3.5倍

• 功耗革命：整体功耗降低30%

• 体积革命：支持515×510mm超大尺寸，是12寸晶圆的4-8倍

• 成本革命：整体封装成本直降30%

从硅到玻璃，这是封装材料的寒武纪大爆发。CSPT2026上，玻璃基板已成为全场焦点，英特尔、台积电等巨头集体押注，标志着它从概念正式走向规模化商用。

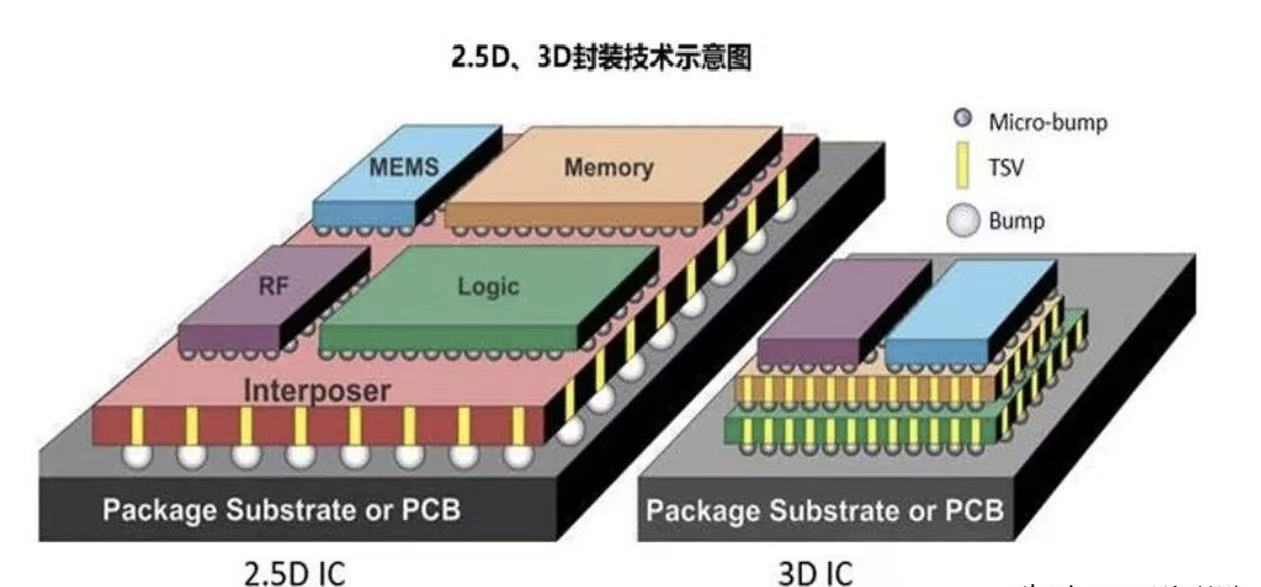

三、Chiplet + 3D堆叠：芯片的"乐高积木"时代

如果把传统芯片比作一整块大理石雕刻，那Chiplet（芯粒）+ 3D堆叠技术，就是把芯片变成了乐高积木。

• 化整为零：把一个超大芯片（SoC）拆成CPU、GPU、内存等多个"小芯片"。

• 异构集成：不同工艺、不同功能的芯粒，像搭积木一样自由组合。

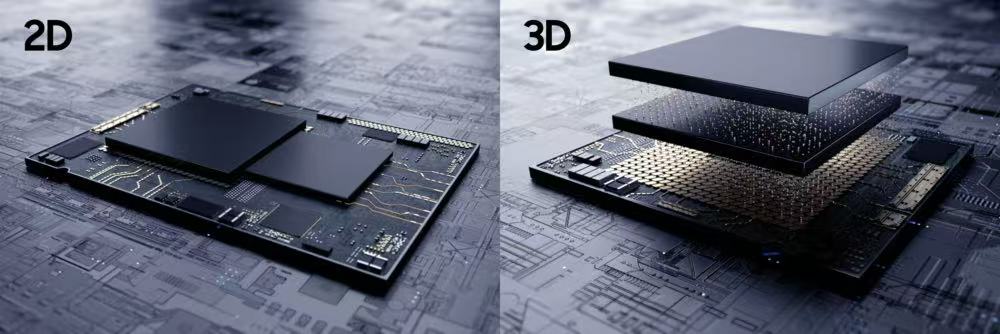

• 垂直堆叠：从"平铺"变成"盖楼"，信号路径缩短100倍，带宽暴增、功耗暴跌。

在CSPT2026现场，你能看到最前沿的混合键合（Hybrid Bonding）技术：

• 传统：用锡球凸点连接（间距>10μm）

• 现在：铜铜直接键合，无凸点、无缝对接（间距≤1μm）

• 结果：互连密度提升10倍，性能直逼单片SoC

四、为什么说这是"革命性"，而非"渐进性"？

很多人会问，封装不就是芯片的"衣服"吗？以前也在升级，为什么这次不一样？

因为过去的封装，是配角；而今天的先进封装，已经逆袭成主角。

1. 价值重心转移：封装从"后端工序"，变成决定AI芯片性能的核心瓶颈。性能提升不再靠制程，70%靠封装。

2. 产业规则重构：不再是"唯制程论"（7nm、5nm）。落后制程的芯粒，通过先进封装，也能打出王炸组合。

3. 产能与成本颠覆：CoPoS等技术让产能翻倍、成本腰斩，直接解决AI算力荒的燃眉之急。

五、CSPT2026：见证中国"芯"力量的崛起

这场席卷全球的封装革命，中国力量从未缺席。

CSPT2026作为中国封测行业"第一展会"，汇聚了长电、通富微电、盛合晶微等国内龙头。

他们带来的2.5D/3D封装、玻璃基板、混合键合等前沿技术，正在实现从"跟随"到"并行"，甚至局部领跑的跨越。

结语：后摩尔时代，封装即未来

站在CSPT2026的时间节点回望，我们清晰地看到：

先进封装不是甜点，而是主菜；不是补丁，而是重建。

它用方形玻璃打破了圆形晶圆的百年桎梏；

它用Chiplet积木重构了芯片的设计哲学；

它用3D堆叠打通了AI算力的任督二脉。

2026年，是先进封装从实验室走向大规模量产的元年。这场革命才刚刚开始，它将深刻影响未来十年每一部手机、每一台服务器、每一次AI对话的背后。

封装已死，封装永生——革命性的先进封装，才是后摩尔时代的终极答案！
